TYPLM系列煤层气专用三相异步电动机系统产品详细说明：

TYPLM系列煤层气专用三相异步电动机系统

TYPLM系列电动机系统是由隔爆型永磁变频电动机和智能变频控制柜组成的一体化装置，是我公司针对油田螺杆泵抽油机开发的一种高效节能产品，它是在电力电子器件、计算机技术、稀土永磁材料不断发展的基础上研发的一种新型一体化产品。
该系统采用立式空心轴高效永磁变频电动机直接驱动螺杆泵的螺杆工作，去掉了减速机部分，减少了能耗、降低了维修成本；同时把油井密封器从井口移到了电动机的上端，使维修更加方便、简单。
高效永磁变频电动机由智能变频柜控制，系统结构简单、易调参，效率高，具有停电、停机、故障报警后的柔性防反转、发电制动、低温自动加热防凝露和高温自动冷却、过转矩、过压、过电流等保护功能，属于重点推广产品。
该系统适用于高粘度、高含沙、高含水的油田螺杆泵抽油机。

型号

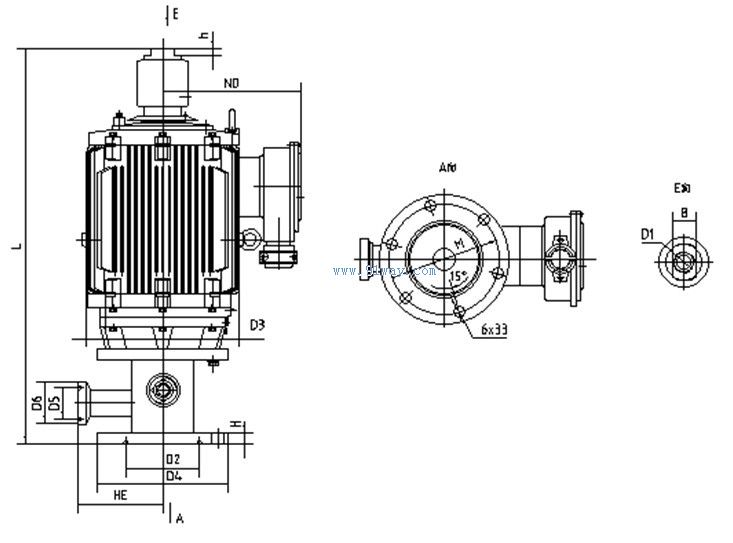

安装尺寸

外形尺寸

D1

B

h

D2

D4

D5

D6

H

M

HE

D3

ND

L

TYPLM225S TYPLM225M TYPLM225L

M60×2

70 +0.1    -0.1

19

φ211.1+0.1 -0.1

φ380

φ88.8+0.1 -0.1

φ120

30

φ318

243

φ450

420

1160 1180 1330

TYPLM250

φ490

460

1210

TYPLM280

φ550

500

1400
