产品名称：

300H-WC系列(50～120KW)大功率水冷交流伺服电动机

型号规格：

300H-WC系列(50～120KW)大功率水冷交流伺服电动机

产品类别：

常规产品 -- 电机产品 -- 交流伺服电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

300H-WC系列(50～120KW)大功率水冷交流伺服电动机产品详细说明：

300H-WC系列(50～120KW)大功率水冷交流伺服电动机命名方式

300H-WC系列(50～120KW)大功率水冷交流伺服电动机型号说明

机座号		300
型号		300H□M15WC系列				300H□X30WC系列				300H□X60WC系列
额定功率（kw）		11	15	22	37	22	30	50	75	45	60	100	150
相数、线电压（v）		3相380V				3相380V				3相380V
额定转速（rpm）		1500rpm				3000rpm				6000rpm
最高转速（rpm）		2000rpm				4000rpm				7000rpm
最高机械转速（rpm）		3000rpm				5000rpm				8000rpm
额定转矩（N.m）		72	96	144	236	72	96	160	240	72	96	160	240
最大转矩（N.m）		144	192	288	472	144	192	320	480	144	192	320	480
额定线电流（A）		27	36	54	89	54	72	120	180	108	144	240	360
转子惯量（kg.cm²）		222	283	465	707	222	283	465	707	222	283	465	707

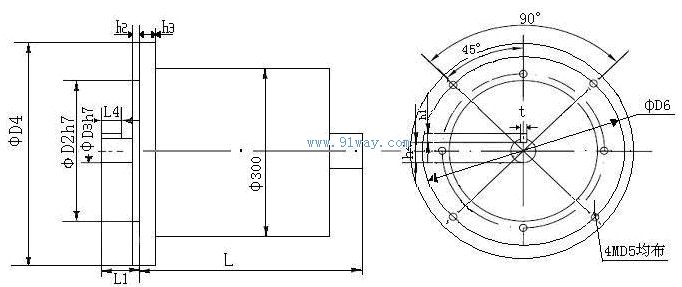

电机外型尺寸(mm)	L	446	466	526	606	446	466	526	606	446	466	526	606
	L1	80	80	80	80	80	80	80	80	80	80	80	80
	h2	5	5	5	5	5	5	5	5	5	5	5	5
	h3	35	35	35	35	35	35	35	35	35	35	35	35
	D2	300	300	300	300	300	300	300	300	300	300	300	300
	D3	42	42	42	42	42	42	42	42	42	42	42	42
	D4	390	390	390	390	390	390	390	390	390	390	390	390
	D5	17.5	17.5	17.5	17.5	17.5	17.5	17.5	17.5	17.5	17.5	17.5	17.5
	D6	350	350	350	350	350	350	350	350	350	350	350	350
光轴或键连结，如采用键连结，则键尺寸为（mm）	L3	60	60	60	60	60	60	60	60	60	60	60	60
	L4	55	55	55	55	55	55	55	55	55	55	55	55
	t	12	12	12	12	12	12	12	12	12	12	12	12
	h1	6	6	6	6	6	6	6	6	6	6	6	6
	h4	38.5	38.5	38.5	38.5	38.5	38.5	38.5	38.5	38.5	38.5	38.5	38.5

转子位置反馈：2500线、5000线光学编码器、旋转变压器可选
制动器：带制动电机总长加25mm 制动器电压：直流24V
出线方式：航空插头或电缆线可选

300H-WC系列(50～120KW)大功率水冷交流伺服电动机

300H-WC系列(50～120KW)大功率水冷交流伺服电动机

300H-WC系列(50～120KW)大功率水冷交流伺服电动机（示意图）
