产品名称：

190H-M15/30NS系列交流伺服电机

型号规格：

190H-M15/30NS系列交流伺服电机

产品类别：

常规产品 -- 电机产品 -- 交流伺服电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

190H-M15/30NS系列交流伺服电机产品详细说明：

190H-M15/30NS系列交流伺服电机

机座号		190
型号		190H□M15NS						190H□M20NS					190H□M25NS				190H□M30NS
额定功率（kw）		3	4.5	5.5	7.5	9.5	11	4	5.5	7.5	9.5	11	5	7.5	9.5	11	5	7.5	9.5	11
相数、线电压（v）		3相380V						3相380V					3相380V				3相380V
额定转速（rpm）		1500rpm						2000rpm					2500rpm				3000rpm
最高转速（rpm）		2000rpm						2500rpm					3000rpm				3600rpm
最高机械转速（rpm）		2500rpm						3000rpm					3500rpm				4000rpm
额定转矩（N.m）		19.1	28.7	38	47.5	60.5	70	19.1	28.7	35.8	45.4	52.5	19.1	28.7	36.3	42	16	24	30	35
最大转矩（N.m）		57	86.1	114	143	182	210	57	86.1	107	136	158	57.3	86.1	109	126	48	72	90	105
额定线电流（A）		7.5	11	15	18.5	22	26	10.5	13.6	18.5	22	26	11	17.5	22	26	11	16.5	20.5	24
转子惯量（kg.cm²）		37	55	74	92	126	182	37	55	72	90	121	37	55	76	98	37	55	74	92

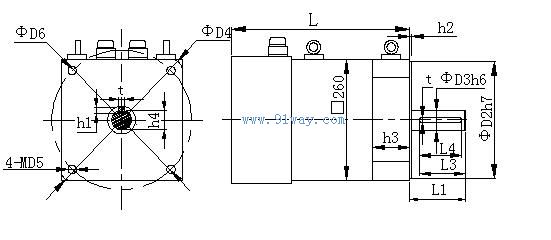

电机外型尺寸(mm)	L	173	196	226	256	386	416	173	196	226	256	386	173	196	226	256	173	196	226	256
	L1	83	83	83	83	83	83	83	83	83	83	83	83	83	83	83	83	83	83	83
	h2	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3
	h3	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17
	D2	180	180	180	180	180	180	180	180	180	180	180	180	180	180	180	180	180	180	180
	D3	32	32	32	32	32	32	32	32	32	32	32	32	32	32	32	32	32	32	32
	D4	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250
	D5	12	12	12	12	12	12	12	12	12	12	12	12	12	12	12	12	12	12	12
	D6	215	215	215	215	215	215	215	215	215	215	215	215	215	215	215	215	215	215	215

光轴或键连结，如采用键连结，则键尺寸为（mm）	L3	75	75	75	75	75	75	75	75	75	75	75	75	75	75	75	75	75	75	75
	L4	70	70	70	70	70	70	70	70	70	70	70	70	70	70	70	70	70	70	70
	t	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10
	h1	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10
	h4	26.5	26.5	26.5	26.5	26.5	26.5	26.5	26.5	26.5	26.5	26.5	26.5	26.5	26.5	26.5	26.5	26.5	26.5	26.5

190H-M15/30NS系列交流伺服电机

190H-M15/30NS系列交流伺服电机

190H-M15/30NS系列交流伺服电机（示意图）
