产品名称：

215H-M17/X50WC系列水冷交流伺服电机

型号规格：

215H-M17/X50WC系列水冷交流伺服电机

产品类别：

常规产品 -- 电机产品 -- 交流伺服电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

215H-M17/X50WC系列水冷交流伺服电机产品详细说明：

215H-M17/X50WC系列水冷交流伺服电机命名方式

215H-M17/X50WC系列水冷交流伺服电机型号说明

机座号		215
型号		215H□M17WF系列					215L□X50WC系列		215H□X50WC系列
额定功率（kw）		11	13	15	18.5	22	11	13	22	30	37	50
相数、线电压（v）		3相380V					3相220V		3相380V
额定转速（rpm）		1700rpm					5000rpm		5000rpm
最高转速（rpm）		2000rpm					6000rpm		6000rpm
最高机械转速（rpm）		2700rpm					7000rpm		7000rpm
额定转矩（N.m）		61.8	73	84.3	104	124	21	24.8	42	57.4	70.7	95.5
最大转矩（N.m）		124	146	169	208	247	42	49.6	84	115	141	191
额定线电流（A）		24.5	29.5	33	40.5	46	38	45	42	57	70	94
转子惯量（kg.cm²）		89	106	125	162	208	33	37.9	68.2	96	123	184
电机外型尺寸(mm)	L	336	354	372	416	448	163	170	210	250	300	370
	L1	125	125	125	125	125	43	43	43	43	43	43
	h2	4	4	4	4	4	3	3	3	3	3	3
	h3	17	17	17	17	17	16	16	16	16	16	16
	D2	200	200	200	200	200	200	200	200	200	200	200
	D3	42	42	42	48	48	32	32	32	38	38	38
	D4	250	250	250	250	250	250	250	250	250	250	250
	D5	13	13	13	13	13	13	13	13	13	13	13
	D6	230	230	230	230	230	230	230	230	230	230	230
光轴或键连结，如采用键连结，则键尺寸为（mm）	L3	106	106	106	106	106	34	34	35	35	36	36
	L4	100	100	100	100	100	30	30	30	30	30	30
	t	12	12	12	12	12	8	8	10	10	12	12
	h1	12	12	12	12	12	8	8	10	10	12	12
	h4	35.5	35.5	35.5	35.5	40.5	27.5	27.5	32.5	32.5	31.5	31.5

转子位置反馈：2500线、5000线光学编码器、旋转变压器可选
制动器：带制动电机总长加25mm 制动器电压：直流24V
出线方式：航空插头或电缆线可选

215H-M17/X50WC系列水冷交流伺服电机

215H-M17/X50WC系列水冷交流伺服电机

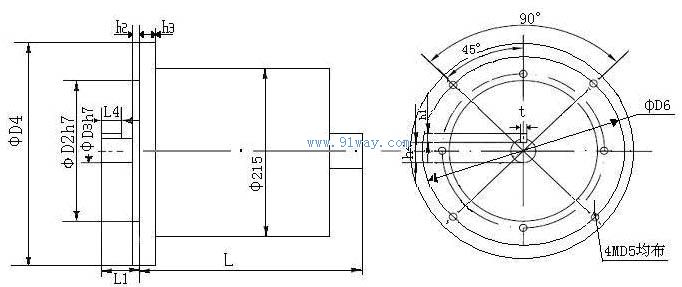

215H-M17/X50WC系列水冷交流伺服电机（示意图）
