产品名称：

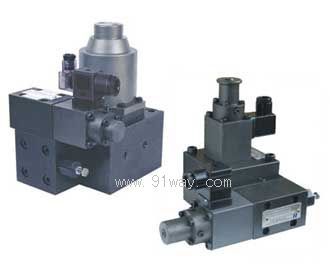

BYLZ型比例电液压力流量控制阀

型号规格：

BYLZ型比例电液压力流量控制阀

产品类别：

常规产品 -- 泵阀管件 -- 比例阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

BYLZ型比例电液压力流量控制阀产品详细说明：

BYLZ型比例电液压力流量控制阀是用两路电信号分别控制液压系统的压力和流量的比例阀；本阀以很小的压差追踪负载压力，控制泵压力，是一种节能型阀。

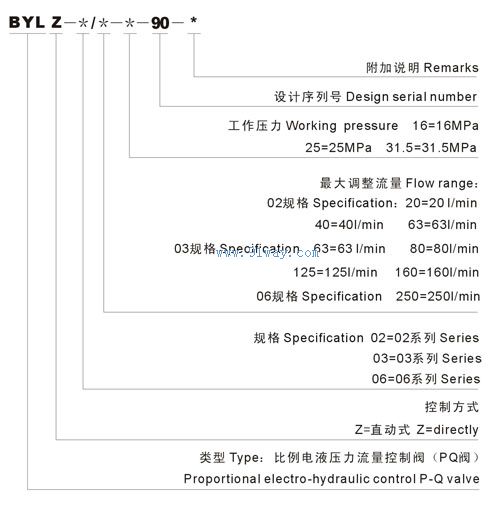

型号说明

BYLZ型比例电液压力流量控制阀型号说明

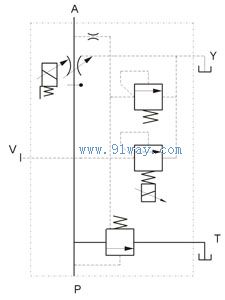

机能符号

BYLZ型比例电液压力流量控制阀符号

技术参数

型号		BYLZ-02--	BYLZ-03--	BYLZ-06-250-*
最高工作压力 (MPa)		31.5
最大流量 (l/min)		63	160	250
流量调整范围 (l/min)		1-63	1-160	2.5-250
流量控制	额定电流 (mA)	800
	线圈电阻 (Ω)	19.5	43.5	43.5
	阀压差 P (MPa)	0.6	0.6	0.7
	滞环 (%)	＜5	＜7	＜7
	重复精度 (%)	＜1
压力控制	压力调整范围 (MPa)	16:1.2-16 25:1.2-25 31.5:1.2-31.5	16:1.4-16 25:1.4-25	16:1.5-16 25:1.5-25
	额定电流 (mA)	800
	线圈电阻 (Ω)	10	10	10
	滞环 (%)	＜3
	重复精度 (%)	＜1
	重量 (Kg)	7	16	30

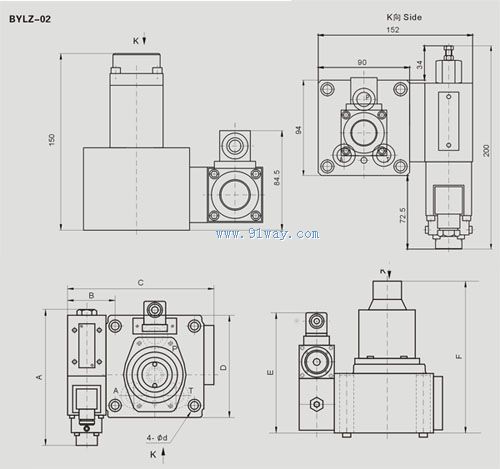

外形尺寸

型号	A	B	C	D	E	F	d
BYLZ-03	171	61.7	188	130	171	216	11
BYLZ-06	171	67	247	174	199.5	248	17.5

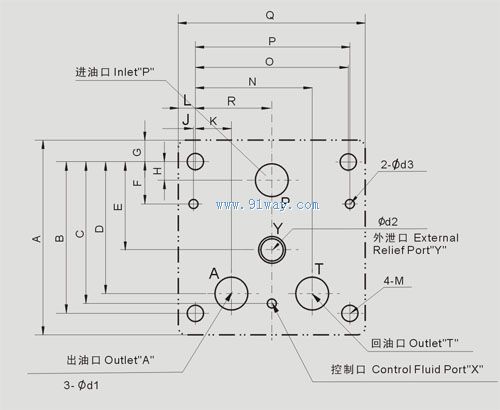

型号	A	B	C	D	E	F	G	H	J	K	L	R	N	O	P	Q	M	d1	d2	d3
BYLZ-02	84	76	70	65	43	21.5	9	10	1	16.5	9	36	55.5	72	73	90	M8	14	10	7×7L
BYLZ-03	130	101.6	95.3	88.9	59	28.6	14.2	12.7	0.8	23.8	11.7	50.8	77.8	101.6	102.4	125	M10	23	11	7×7L
BYLZ-06	174	133.4	133.4	107	82.2	41.3	24	12.7	1.6	28.1	17	73.1	118.1	146.1	144.5	180	M16	29	14	17.5×10L

BYLZ型比例电液压力流量控制阀

BYLZ型比例电液压力流量控制阀

BYLZ型比例电液压力流量控制阀（示意图）
