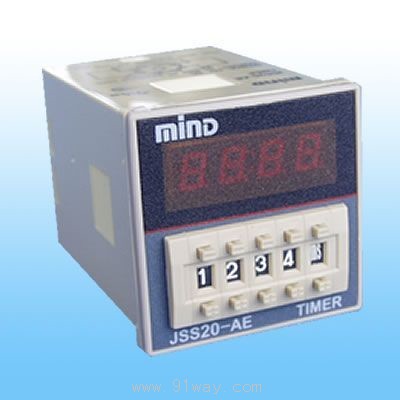

JSS20系列数字式时间继电器产品详细说明：

JSS20系列数字式时间继电器是一种新颖的时间继电器,具有延时范围广、延时精度高、触点容量大、寿命长等特点，采用拨码开关整定延时范围和时间单位，由4位LED显示延时过程，适用于交流50/60Hz，电压至380V或直流48V的控制电路中作时间控制元件，按预定的时间接通或分断电路。产品符合GB14048和DIN标准，可与国外同类产品互换使用。

型号	JSS20
分类	数字式时间继电器
规格品种	通电延时、间隔延时、带瞬动、往复循环延时
延时范围	0.02s-9999h
触点型式	延时2转换，延时1转换
触点容量	5A/3A 250V AC
电寿命(AC-12)	1.2×105
特点	可任意设定延时时间，递增或递减，外形符合DIN标准。
产品认证	UL   CCC

规格品种

型号			延时范围	延时形式	额定电压(Us)
发光二极管指示	数字显示 (递增)	数字显示 (递减)
——	JSS20-AE	JSS20-AF	0.02-9.999s/ 99.99s/999.9s/ 9999s/9999min/ 9999h/99min59s/ 99h59min	通电延时	AC110,220V 50/60Hz DC24V
——	JSS20-AE1	JSS20-AF1
——	JSS20-AE2 JSS20-AE3	JSS20-AF2 JSS20-AF3
——	JSS20-CE	JSS20-CF		瞬动型 (通电延时)
——	JSS20-GE	JSS20-GF		间隔延时
——	JSS20-VE	JSS20-VF		宽电压型 (通电延时)	AC24-48V AC85-220V
JSS20-R	——	——	0.1-99.9s/999s/ 999min/999h	往复循环延时	AC110,220V 50/60Hz DC24V
——	JSS20-AT	——	1-999s,1-999min	通电延时
JSS20-A	——	——	0.1-9.9s/99s 0.1-9.9min/99min 0.1-99.9s/999s 0.1-99.9min/999min 0.1-999.9s/9999s 0.1-999.9min/9999min	通电延时
JSS20-C	——	——		瞬动型 (通电延时)
JSS20-G	——	——		间隔延时

技术参数

型号		JSS20-A	JSS20-AT JSS20-AE□ JSS20-AF□  JSS20-V□	JSS20-C	JSS20-CE  JSS20-CF	JSS20-G  JSS20-GE  JSS20-GF	JSS20-R
延时误差		<0.5%+20ms	<0.05%+50ms	<0.5%+20ms	<0.05%+50ms	<0.05%+50ms	<0.05%+50ms
复位时间		500ms	1s	1s	1s	1s	1s
触点数量		延时2转换		延时1转换，瞬动1转换		延时2转换
触点容量	AC-12	220V 5A		220V 3A		220V 5A
	AC-15	220V 2A		220V 0.5A		220V 2A
	DC-12	24V  5A		24V  3A		24V  5A
	DC-13	24V  1A		24V  0.5A		24V  1A
绝缘强度		电气与大地:AC2000V  1min 电气回路间:AC1500V  1min 同组触点间:AC1000V  1min
绝缘电阻		100MΩ		100MΩ		100MΩ
额定功耗		AC220V  5VA； AC110V  2.5VA DC24V  1.5W
机械寿命		1×107		1×107		1×107
电寿命		12×104		10×104		12×104

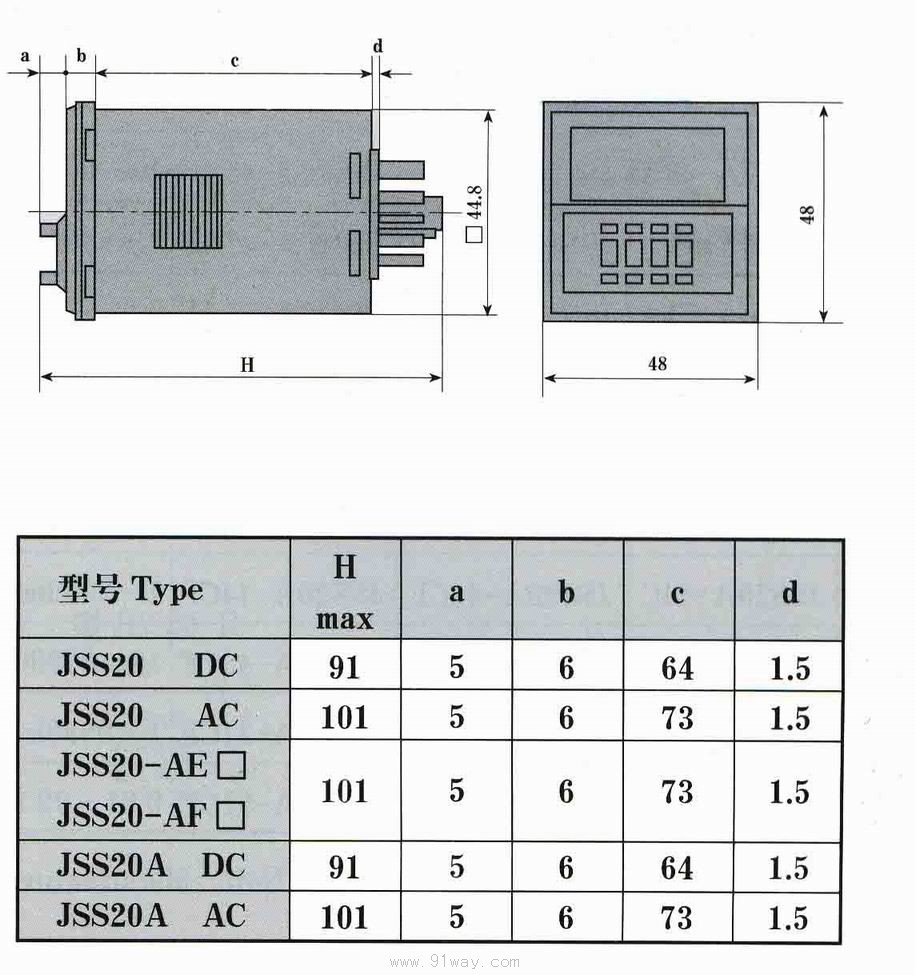

外形尺寸及安装尺寸

JSS20系列数字式时间继电器
