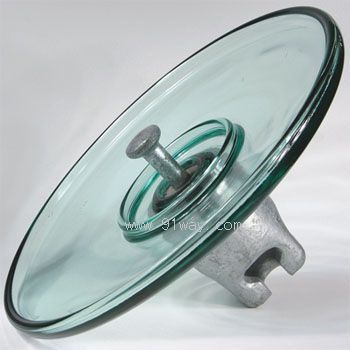

 产品名称： LXAP-70-120系列空气动力型盘形悬式玻璃绝缘子
型号规格： LXAP-70-120系列空气动力型盘形悬式玻璃绝缘子
  放大图片 放大图片
产品类别： 常规产品 -- 高压电器 -- 玻璃绝缘子
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
LXAP-70-120系列空气动力型盘形悬式玻璃绝缘子产品详细说明：
LXAP-70-120系列空气动力型盘形悬式玻璃绝缘子

通用代号 U70BP/146M U100BP/127M U120BP/127M U120BP/146M
电气绝缘子型号 LXAP-70 LXAP-100 LXAP1-120 LXAP-120
( mm )公称直径 D 380 380 380 380
( mm )结构高度 H 146 127 127 146
( mm )公称爬电距离 L 365 365 365 365
( mm )联接型式 16 16 16 16
( kN )机械破坏负荷 70 70 70 70
( kN )逐个拉伸负荷试验 35 35 35 35
( kV )工频湿耐受电压 45 45 45 45
( kV )雷电冲击耐受电压 90 90 90 90
( P.U )冲击击穿电压 2.8 2.8 2.8 2.8
( kV )工频击穿电压 130 130 130 130
( µV )无线电干扰 ( 10kV,1MHz) 50 50 50 50
( kV )可见电晕 脚 / 帽 18/22 18/22 18/22 18/22
工频电弧试验 0.12s/20kA 0.12s/20kA 0.12s/20kA 0.12s/20kA
( kg )绝缘子单片净重 5.3 5.2 5.3 5.4


LXAP-70-120系列空气动力型盘形悬式玻璃绝缘子

LXAP-70-120系列空气动力型盘形悬式玻璃绝缘子
LXAP-70-120系列空气动力型盘形悬式玻璃绝缘子（示意图）
