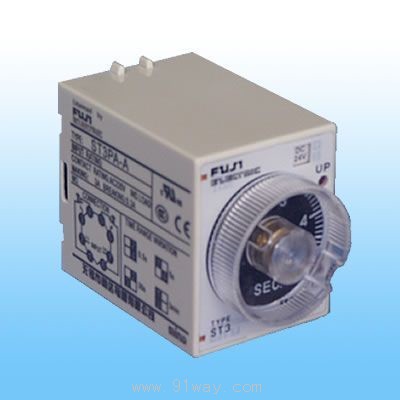

ST3P系列时间继电器产品详细说明：

ST3P系列时间继电器是引进日本富士电机株式会社全套专有技术生产的新颖电子式时间继电器,具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点，适用于各种要求高精度、高可靠性自动控制的场合作延时控制之用，产品符合GB14048标准。

型号	ST3P
分类	时间继电器
规格品种	通电延时、间隔延时、带瞬动、断电延时、断开延时、星三角起动延时、往复循环
	延时
延时范围	0.05s-24h
触点型式	延时2转换、延时1转换
触点容量	3A/2A 250VAC
电寿命(AC-12)	2×105
特点	延时精度高，范围广
产品认证	UL CE CCC

ST3P系列时间继电器规格品种

型号	动作形式	触点数量	延时范围	额定电压（Us）
ST3PA	通电延时	延时2转换	A:0.05-0.5s/5s/30s/3min B:0.1-1s/10s/60s/6min C:0.5-5s/50s/5min/30min D:1-10s/100s/10min/60min E:5-60s/10min/60min/6h F:0.25-2min/20min/2h/12h G:0.5-4min/40min/4h/24h	AC24,110,220V 50/60Hz DC24,48,110V
ST3PG	间隔延时	延时2转换
ST3PC	瞬动型 (间隔延时)	延时1转换瞬动1转换
ST3PF ST3PF-2	断电延时	延时1转换或延时2转换	0.1-1s0.2-2s 0.5-5s 1-10s 2.5-30s5-60s	AC110,220V50/60Hz DC24,48,110V
ST3PK	断开延时	延时1转换	0.1-1s0.25-2s0.5-5s 1-10s 2.5-30s5-60s 15-180s	AC110V/220V50/60Hz DC24V
ST3PY	星三角启动延时	延时星三角转换瞬动1常开	1-10s 2.5-30s5-60s	AC110/220V50/60Hz
ST3PR	往复循环延时	延时1转换	0.5-6s/60s1-10s/10min 2.5-30s/30min	AC110/220V50/60Hz DC24,48V

ST3P系列时间继电器技术参数

型号		ST3PA	ST3PG	ST3PC	ST3PF ST3PF-2	ST3PK	ST3PY	ST3PR
重复精度		0.5%+20ms			1.0%+20ms		0.5%+20ms	1.0%+20ms
整定误差		<5%(最大刻度值)						<5% (最大刻度值)
复位时间		500ms(Max.)			——	100ms信号 500ms电源	500ms (Max.)	500ms (Max.)
触点容量	AC-12	200V3A	200V3A	200V3A	200V3A	200V3A	200V3A	200V2A
	AC-15	200V1A	200V0.5A	200V1A	200V0.5A	200V0.5A	200V0.5A	200V0.5A
	DC-12	110V0.5A	24V3A	110V0.5A	24V3A	24V3A	24V2A	24V2A
	DC-13	110V0.2A	24V0.5A	110V0.2A	24V0.5A	24V0.5A	24V0.5A	24V0.5A
额定功耗		AC220V 2.9VA AC110V1.9VA DC24V1.3W		AC3.3VA DC2.4W	AC220V1.1VA AC110V1.3VA DC24V1.3W	AC3.3VA DC1.5W	4.4VA	AC3.3VA DC1.5W
绝缘强度		电气与大地:AC2000V1min 电气回路间:AC1500V1min 同组触点间:AC1000V1min
绝缘电阻		>100MΩ
机械寿命		5×107	1×107	2×107	2×107	2×107	2×107	1×107
电寿命		AC-12:20×104 AC-15:32×104 DC-12:50×104 DC-13:15×104		AC-12:12×104 AC-15:15×104 DC-12:10×104DC-13:15×104
产品重量		100g			140g	180g	150g

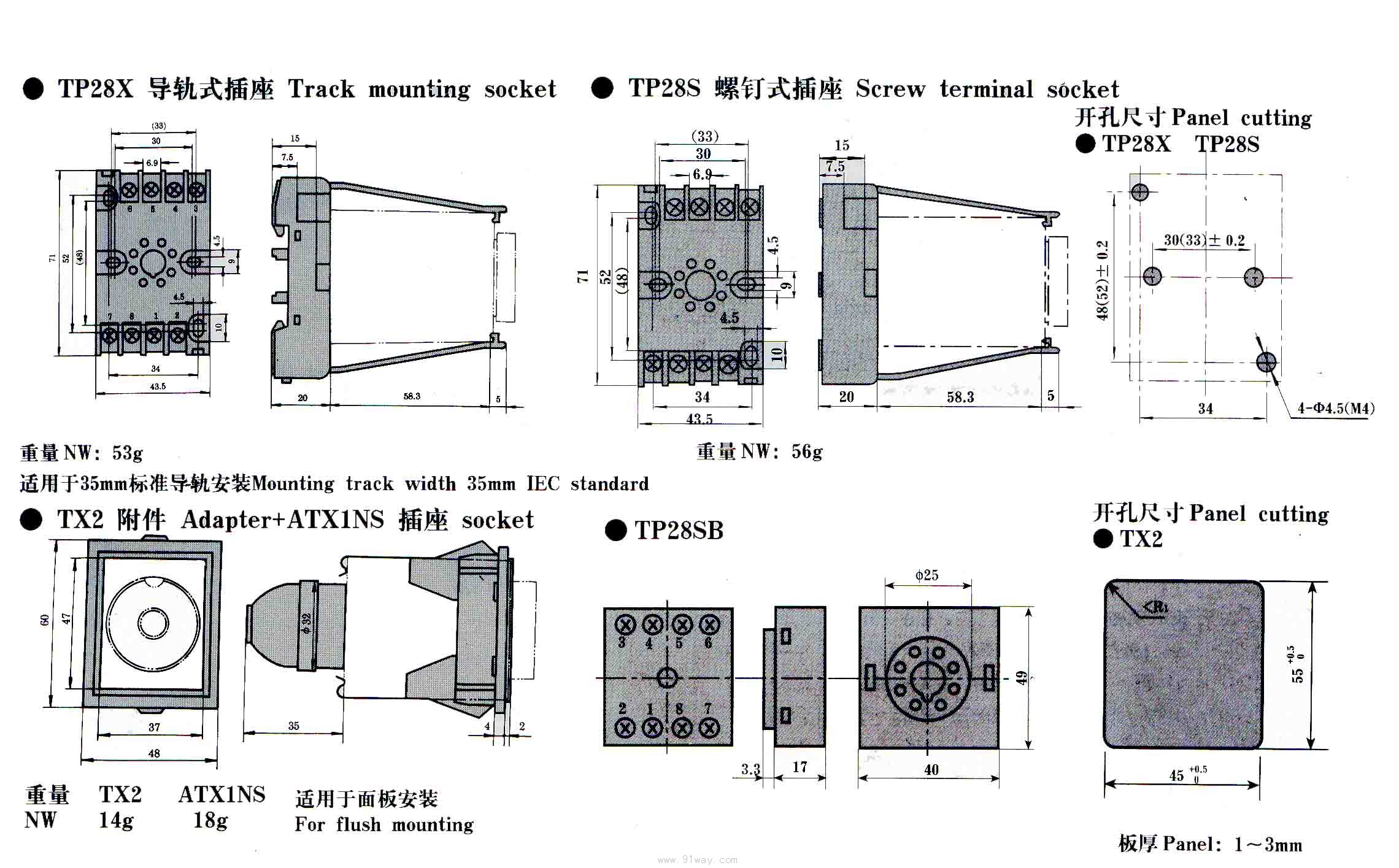

插件及附件外形尺寸及安装尺寸

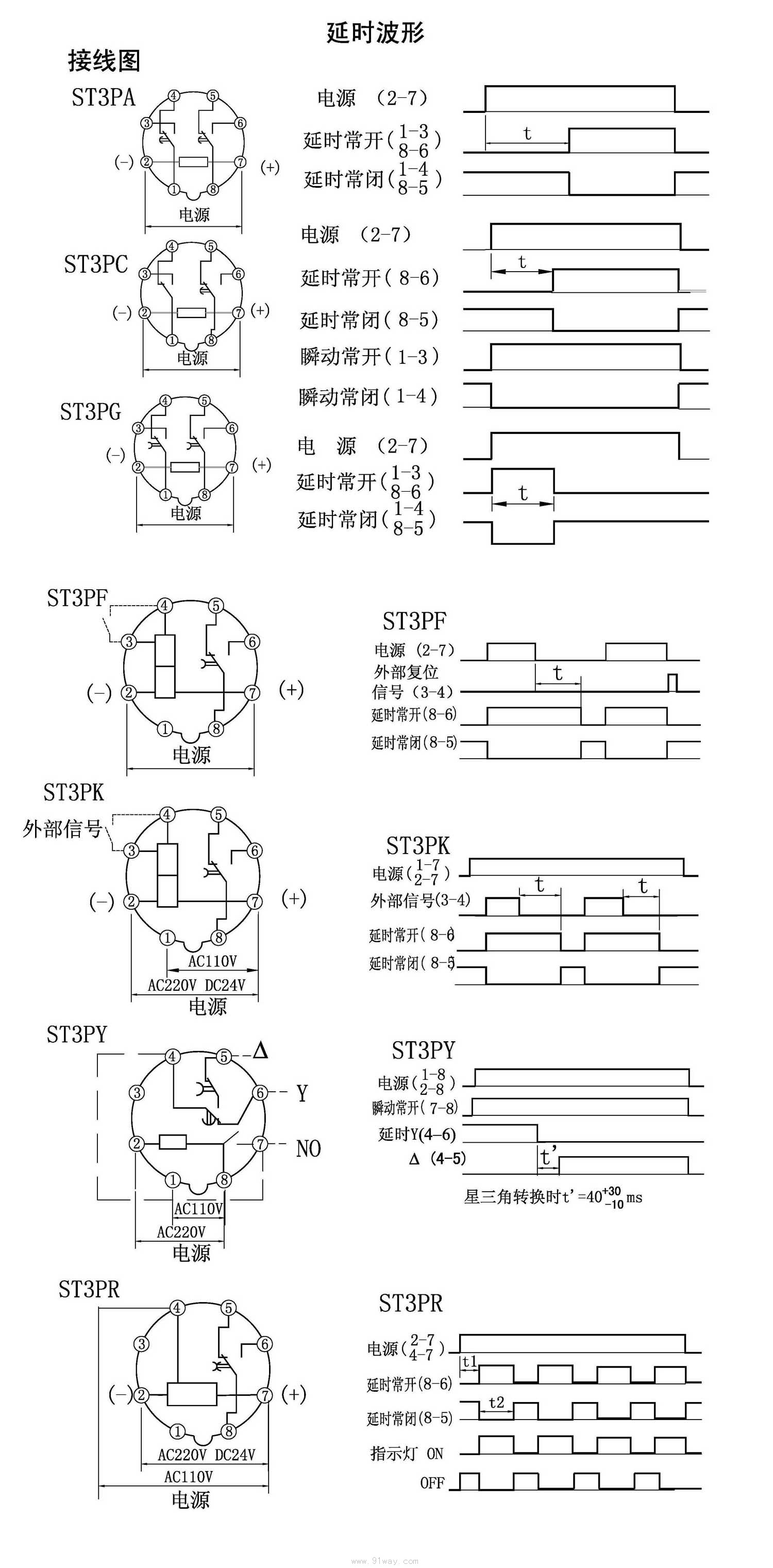

接线图延时波形

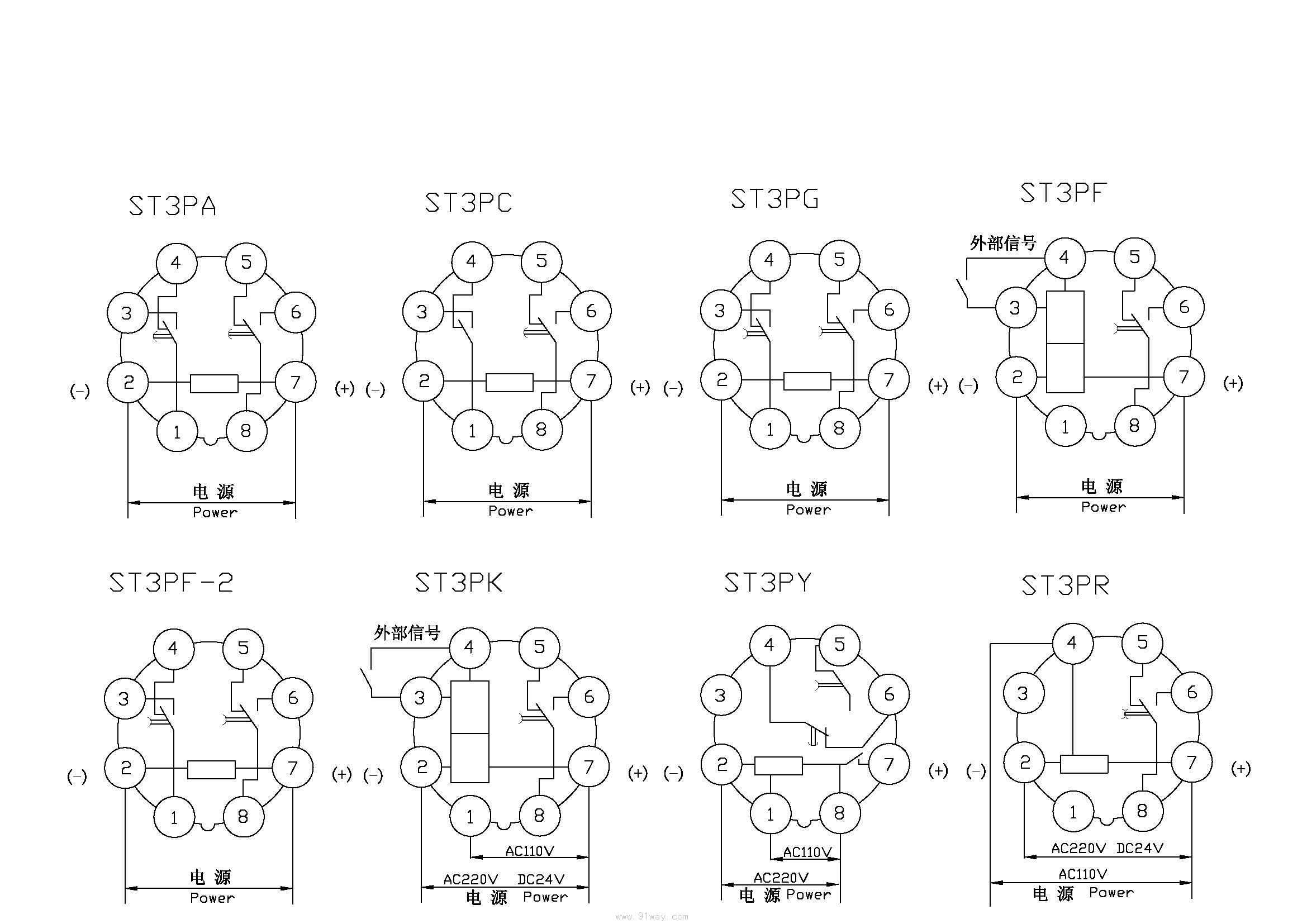

接线图
