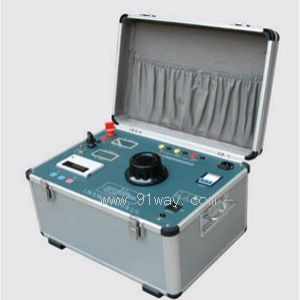

HGY型互感器特性综合测试仪产品详细说明：

HGY型互感器特性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性，变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比，比较高的多功能试验仪器。
本仪器采用高效低耗优质材料和特殊绕法的升压器，微处理器进行数据采集，分析和存储，内置微型打印机可打印测试数据和曲线，测CT变比时，可自动计算出变比值。一人操作即可完成全部测试工作。本机具有重量轻、携带、操作方便。其性能独特，是目前不可多得的仪器。

极性判别
1、用一对测试线连接被测互感器的一次侧和面板上的L+、L-插座。
2、用另一对测试线连接被测互感器的二次侧和面板上的K+、 K-插座。
3、瞬时按一下试验按键“20”(按键的时间要短，否则会缩短仪器的使用寿命)，若面板上表头瞬间正偏(即右偏)，则被测互感器的一次侧接L+的端头和二次侧接K+的端头为同极性端；反之为非同极性端。(按键断开瞬间的批针指向与按键接通瞬间相反，这是正常现象。)
4、测试完毕，断开电源，拔出连接线。
5、变压器的极性判别可参照此方法测试。

HGY型互感器特性综合测试仪技术参数
1.输入电压：交流220V或380V，50HZ，自动识别输入电压。
2.工作环境温度：0～40℃
3.输出电压： 输入交流220V时，输出0～550V；
输入交流380V时，输出0～1000V
电流：最大瞬时电流测变比时为240A。
伏安特性测试时为15A。
4.数字电压表测量范围：0～999.9V；分辨率：0.1V。
作电流显示时：0～999.9mA；分辨率：0.1mA。
5.数字电流表测量范围：0～15A(240A)，分辨率：0.01A。
6.误差：I≤3%，U≤3%。
7.测CT变比时，可自动计算变比值，并打印数据和计算结果。
8.测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。
9.外型尺寸：长×宽×高＝470×340×260mm3
10.重量：21kg。

使用注意事项
1、电流互感器二次线圈不应有接地点。
2、调压器开关及输出开关在断开位置方可接线和拆线。
3、试验前本装置应可靠接地。
