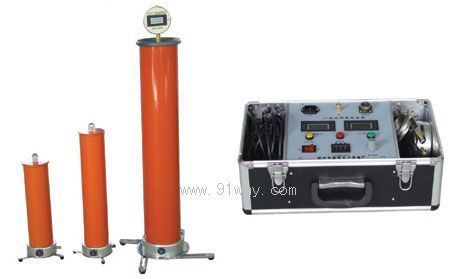

ZGF-2000系列直流高压发生器产品详细说明：

ZGF-2000系列是专门用来检测电力器件的电气绝缘强度和泄漏电流。 直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，最新研究、设计、制造的，是新时代产品——直流高压发生器，是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是新世纪最理想的换代产品。

技术特点
1.采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。 　　
2.采用电压负反馈，输出电压稳定度高，纹波系数小≤1%。 　　
3.全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2kV），电流误差±1个字。
4.升压电位器零起升压。
5.75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。 　　
6.过压保护采用拔码设定，一目了然，误差±1%。 　　
7.倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。 　　
8.折叠式撑脚，直径面积大，稳定性能好。 　　
9.一体化设计、高压拖地电缆引出，方便现场试验。 　　
10.产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

特性和参数

输出电压电流	60kV/2mA	60kV/10mA	120kV/2mA	120kV/5mA	200kV/2mA	200kV/5mA	300kV/2mA
控制箱重量	4.5kg	4.5kg	4.5kg	4.5kg	4.5kg	4.5kg	4.5kg
倍压体尺寸重量	Φ120×300mm 4.1kg	Φ148×360mm 4.5kg	Φ120×450mm 5.5kg	Φ148×500mm 6.2kg	Φ148×730mm 11kg	Φ148×760mm 11.5kg	Φ180×1100mm 20kg
工作电源	50Hz；220V±10%
测量误差	数字电压表：1%（满度）±1个字；数字电流表：1%（满度）±1个字
稳 定 度	随机波动，电源变化±10%时，≤0.5%
纹波系数	≤0.5%（满度）
工作方式	间断使用，额定负载60min
工作环境	环境温度：-15℃～50℃；相对湿度：＜90%（无凝露）；海拔高度：＜2500m

特点
①体积小、重量轻、美观、可靠、操作简便、功能齐全。 　　
②采用最先进技术、工艺制造。脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更高，纹波更小，频率高达100KHZ。 　　
③按免维修设计，经久耐用，不怕连续对地直接短路放电。 　　
④精度高、测量准确，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。仪器具有高低压端测量泄漏电流，高压端采用球形屏蔽数字表显示、不怕放电冲击。抗干扰性能好，适合现场使用。 　　
⑤控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。 　　
⑥负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能，自动保护功能强，操作安全，各种技术指标均优于行业标准及同类产品。 　　
⑦具有75%的功能，做氧化锌避雷器测量带来极大的方便。本仪器控制箱上有75%的电压开关功能，当电流升到1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压旋钮回到零位上，并且将微调电压旋钮回到零位上。并应立即将75%的铵钮开关打到正常的位置上，再做其它试验。

简单"故障"排除
1、电源开关打开时，控制箱上的数显表不亮 　　
请检查电源连线及所有保险管，保险管若有损坏时，请按保险管座旁标注的安培数更换新管。 　　
2、若打开电源开关，数显表亮，高压显示灯（绿）不亮，加不上高压。 　　
① 故障显示"回零"灯亮 　　没有回零位，请逆时针转动高压输出调整钮和微调旋钮回到零位上至"回零"灯灭，即可加高压。 　　 ② 故障显示"其它"灯亮有两种现象，1、接地保护，2、断线保护 　　
a. 可能接地线未接好，或地线不可靠接地。请接好可靠的地线，关闭电源，重新启动。 　　
b.可能为连接控制箱与高压塔的电缆未接好，接好电缆请关闭电源，重新启动。或电缆线两端焊接头脱焊时会出现此故障,请焊好电缆两端的焊头，关闭电源，重新启动。 　　
C.可能控制箱内某一线头脱焊断开，请重新焊接好，关闭电源，重新启动。 　　
3、直流高压发生器一切正常，但在未升到额定输出电压的 过程中保护 　　
①故障显示"过流"灯亮 　　
a. 试品短路，或泄漏电流过大。 　　
b. 大电容负载时，升压过快。关闭电源，重新启动，减慢升压速度。 　　
② 故障显示"过压"灯亮 　　过压保护整定旋钮未置于最大处，请顺时针旋转到最大处，关闭电源，重新启动。
4、当试品高压下发生短路时，由于短路电流大，有可能把所有的故障显示灯均点亮，，这属正常，请排除试品故障后重新启动。 　　 5、试品故障排除后，故障显示灯依然亮，加不上高压。 　　
电源开关兼为故障保护重置开关，请关闭电源开关，重新启动，即可升压。 　　
6、如发现电压表数字波动很大时，请查连接电缆线两头航空插头7脚屏蔽网头和中心屏蔽线头是否脱焊断开，如断开请焊接好。
