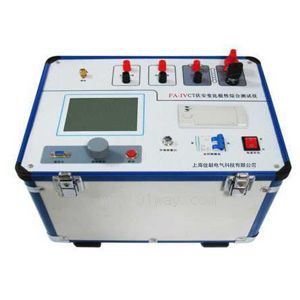

产品名称: FA-IV型CT伏安特性测试仪
型号规格: FA-IV型CT伏安特性测试仪
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 电力仪表
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FA-IV型CT伏安特性测试仪产品详细说明:
FA-IV型CT伏安特性测试仪是一款全自动化的PT、CT特性测试仪器,仪器可以完成的试验包括: CT伏安特性试验、PT伏安特性试验,CT极性试验、PT极性试验,CT变比极性试验和PT变比极性试验,自动计算CT的任意点误差曲线,CT/PT变比比差等结果参数。
CT伏安特性测试仪产品特征
1.操作安全方便:全微机化装置,内置进口高性能CPU,可靠性高,按界面提示设定测试值后,无需人工接触被测试设备,省去手动调压、人工记录、整理、描绘曲线等烦琐劳动。快捷、简单、方便。无需计算机知识,极易掌握,使试验人员远离高压电路,确保其人身安全。
2.功能全面:可测试保护CT伏安特性、自动绘出5%和10%误差曲线、变比、极性,还可以输出大电流用于测试CT的二次回路。
3.输出容量大:伏安特性试验最大输出电压高达1000V,变比试验最大电流高达600A,仪器输出容量为5KVA。
4.可选配件齐全:配件包括外接升压器、外接升流器、外接调压器。外接升压器最高电压可升至2000V/3A,外接升流器可升至1000A,外接调压器最大输出可达1500V/20A,采用外接升压器时,最高可做500KV等级1A电流互感器的伏安特性试验。
5.人机界面好:大屏幕320*240点阵汉字图形界面,测试完成后可直接显示伏安特性曲线图,图形清晰,美观,易于分析,自带微型打印机,可随时打印曲线和试验结果。
6.人机交互便捷:仪器使用高性能光电旋转鼠标作为输入设备,操作简单方便,使用寿命长。
7.数据存储量大:仪器内置Flash存储器,可以存储大量的试验数据,数据保存后掉电不丢失,现场试验完成后,可在室内查看和打印试验结果。
8.多通道人机交互:仪器除了用旋转鼠标对其进行输入控制外,还可以通过自带的RS232通讯接口与计算机联机,实现PC机和仪器通讯,试验人员可以利用计算机控制仪器进行试验或从仪器上传试验数据,仪器所带PC机应用软件功能强大,外形美观,操作简单,可实现试验结果的保存、打印,并可将试验数据导出为EXCEL格式文档进行编辑。
9.试验结果操作方便:试验后可以通过游标来显示曲线上每点对应的电压和电流值,打印可以选择打印数据或者打印曲线或者两者同时打印,还可以按实际需要来设定数据的打印间隔,保存可以根据实际需要来设定保存的类型和标号。
10.多电源供电模式:仪器电源可实现AC220V和AC380V自适应供电。当交流功率电源输入端子接AC220V电压时,交流电压输出为0-600V,当输入端子接AC380V电压时,交流电压输出为0-1000V。用户可根据实际需要进行选择。

CT伏安特性测试仪产品参数



输入电压

输出范围

测量范围

测量精度

仪器主机

220V

0~600V、0~20A

0~600V、0~20A

0.5%

380V

0~1000V、0~20A

0~1000V、0~20A

0.5%

220V

0~600A

0~600A

变比测量精度0.5%

外接升压器

220V

0~1650V、0~3A

0~1650V、0~3A

0.5%

380V

0~2000V、0~3A

0~2000V、0~3A

0.5%

外接升流器

220V

0~1000A

0~1000A

变比测量精度0.5%

外接调压器





0~1000V、0~30A

0.5%

仪器工作电源

AC 220V/380V 50HZ

外形尺寸

420×330×320㎜

重量

24㎏


CT伏安特性测试仪安全注意事项
1.使用时应将仪器面板上的接地端子可靠接地。
2.作伏安特性试验自动升压试验时,请勿外接调压器。(外接调压器和外接升压器不是相同概念,请参看说明书有关章节)
3.仪器的工作电源为~220V或 ~380V,插座装在侧板上。
4.请勿堵塞仪器侧板上的风扇通风口,以免仪器过热。
5.如果仪器长期不用,请放在干燥通风处保存,并一个月通电一次
