ZJQ型直流接触器产品详细说明：

适用范围
ZJQ型直流接触器适用于蓄电池或整流电源供电，同时也用于操纵牵引、泵电动机及其他电动车辆的电源开关操作。

使用条件
1、环境温度：-25℃～+40℃
2、海拔高度：2000米
3、25℃最大相对湿度：达90%
4、固定处振动：10-50HZ，10米/秒
5、冲击：30米/秒
6、安装方向：触点朝上

ZJQ型直流接触器基本参数

序	参数名称	单位	产品线圈额定电压类型参数要求
			12V	18V	24V	30V	36V	48V	-
1	线圈额定控制电源电压	V	12	18	24	30	36	48	-
2	线圈最大起动电流	A	<5
3	线圈冷状态下最大保持电流	A	2.7×2	2.5×2	1.8×2	1.5×2	0.9×2	0.8×2	D型线圈
			0.85×2	0.85×2	0.70×2	0.75×2	0.75×2	0.6×2	A型线圈
4	触点电路额定工作电压	V	24	24	24	30	36	48	-
5	触点电路额定工作电流	A	3字开头为150安，6字开头为300安
6	控制电源电压波动范围	-	±20%
7	触点最大通断能力	A	4Ie通电时间5毫秒，通断5次(τ=0.001秒)
8	100A电流下触点压降	MV	<60
9	额定控制电源电压下吸合时间	MS	≤30
10	额定控制电源电压下释放时间	MS	≤30
11	触点最大弹跳时间	MS	3
12	绝缘电阻值(冷态)	MΩ	>20
13	交流绝缘抗电强度	-	50周/秒 1500伏 1分钟
14	电寿命(￡=0.001 seconds)	万次	10
15	机械寿命	万次	100
16	工作规范	-	连续
17	动作特性	V	70%Us产品应能吸合,40%Us产品不释放,最小释放电压不低于5%Us

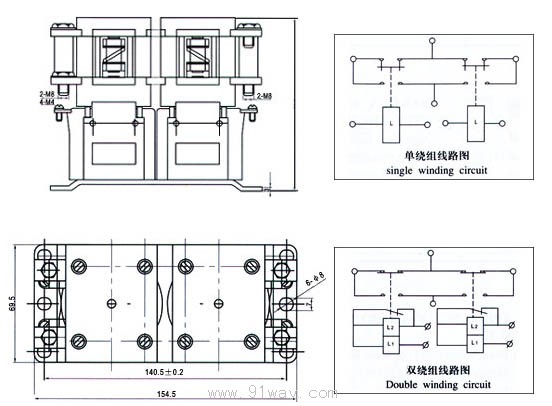

安装尺寸

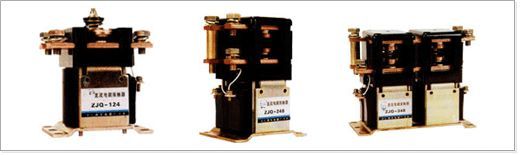

ZJQ型直流接触器
