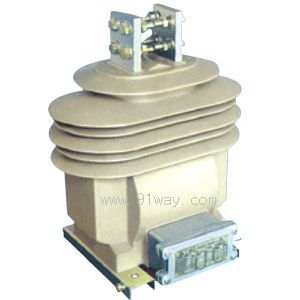

产品名称: LZW-20支柱式全封闭户外浇注绝缘电流互感器
型号规格: LZW-20支柱式全封闭户外浇注绝缘电流互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 20KV电流互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LZW-20支柱式全封闭户外浇注绝缘电流互感器产品详细说明:

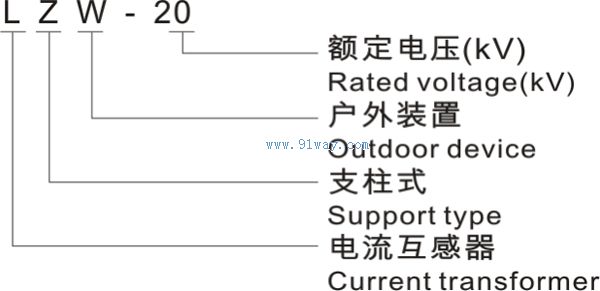

LZW-20支柱式全封闭户外浇注绝缘电流互感器型号说明

LZW-20型电流互感器为户外环氧树脂浇注绝缘全封闭结构。适用于额定电压10kV及以下、额定频率50Hz或60Hz的户外电力系统中作电流、电能测量和继电保护使用。

结构特点:
LZW-20支柱式全封闭户外浇注绝缘电流互感器是用户外环氧树脂整体浇注成型,具有耐电弧、耐紫外线、耐老化、寿命长等特点。铁芯采用优质高导磁材料,并 经退火处理,一、二次绕组及铁芯均浇注在环氧树脂中,具有优良的绝缘性能。一次出线在浇注体顶部,出线标志为P1、P2。测量级绕组出线端为1S1、1S2;保护级绕组出线标志为2S1、2S2,互感器为减极性,二次接线部分有保护盖。并能实现防窃电措施。底座上有4个安装孔供安装使用。□额定绝缘水平:12/42/75kV;

技术参数:
负荷功率因数:COSφ=0.8(滞后);
额定二次电流:5A或1A;
产品标准:GB1208-2006;
污秽等级:Ⅳ级;
海拔高度 ≤2000米;
计量级可做成0.5S或0.2S级;
可做成复变比结构;
环境温度:最低温度40℃,最高温度40℃,日平均温度不超30℃;

主要技术参数:

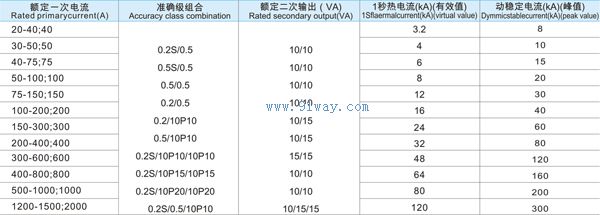

LZW-20支柱式全封闭户外浇注绝缘电流互感器技术参数

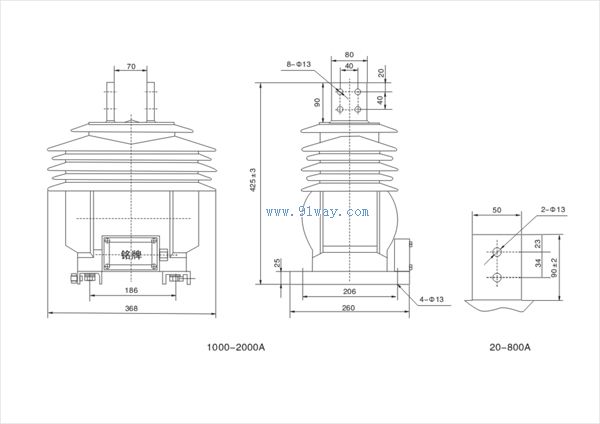

LZW-20支柱式全封闭户外浇注绝缘电流互感器外形及安装尺寸

LZW-20支柱式全封闭户外浇注绝缘电流互感器
