JDB型交流电网绝缘监测报警仪，可用来连续监测舰船或陆地交流电网三相中性点不接地系统的电力、电热或照明网络的绝缘能级，并在电网绝缘出现异常，低于仪器设定的报警值时，发出声光报警信号。
JDB-II型可同时监测两个网络的绝缘能级，通过LW95转换开关切换，可分别读出两个网络的绝缘电阻能。
仪器的报警档值可在0.01-1.0MΩ分级设定，完全适用于一般情况下的电网低绝缘报警，更适用于高绝缘电阻应用领域（如炸礁船、煤矿、医疗等方面）的绝缘监测报警。该仪器体积小、重量轻、外型美观、操作方便、读数清晰。这种连续自动监测报警仪对防止电火灾事故，保证电网安全运行及实现自动化管理等方面具有重要意义。

主要技术指标
1、仪器在下列环境条件下能可靠工作：安装尺寸
a．环境温度：-10—55℃
b．相对湿度：≦ ≤95%有凝露
c．倾斜、摇摆：任意角度
d．舰船或其它设备运行时产生的冲击振动
e．有盐雾、油雾及霉菌的环境
2、技术指标
a.仪器电源电压：220VAC-10%—6%
b．仪器绝缘电阻：冷态≧100MΩ热态≧50MΩ
c．报警准确度：
报警档值分为
10KΩ，30KΩ，60KΩ，100KΩ200KΩ，500KΩ，1MΩ，岸电
准确度：10KΩ+5KΩ30KΩ+5KΩ60KΩ+10KΩ100KΩ+10KΩ
200KΩ+20KΩ500KΩ+50KΩ1MΩ+0.1MΩ岸电：取消仪器报警
d．仪器在电网绝缘最不利的情况下通过的最大电流≦10mA。
e．仪器消耗功率 ≤10VA。
f.外形尺寸160X124mmX98mm 安航尺寸142X112mm 安航孔4X4mm(铁壳）
g.外形尺寸151㎜×107㎜×84㎜安装尺寸139㎜×95㎜安装孔4×Φ5（塑料壳）

使用说明：
a．JDB-II型采用接线端子接线，
1、仪器按健功能：
a．报警设置：按下该健，报警值被重新设定一次，设定值以光标显示。
b．“自检/工作”健：检查仪器工作是否正常，按下该健，指示灯亮，仪器进入自检状态，表头读数为10KΩ，并发出报警信号，再按动一下该健，又回复到正常监测状态。
c．岸电指示，当舰船停泊使用岸电时，由于岸电为三相中性点接地系统。这时，需将报警档值设定为“岸电”，此时仪器报警系统被取消。
2、仪器的使用：
a．接线正确后，接通电源，工作指示灯亮，仪器即处于自动监测状态。表头读数即为当时的电网绝缘电阻值。
b．按需要设定报警档值，当电网绝缘低于设定值时，仪器将发出报警信号。
c．仪器长期不报警时，为判别仪器工作是否正常，可按下“自检/工作”健进行自检试验。自检时，仪器对电网不起监测作用。试验完毕后，务必回复到正常状态。
d．本仪器不能和其它仪表同时测量洞一网络的绝缘电阻。同理，同一网络也不能用两台仪器同时测量，否则，读数均不准。
e．当舰船停泊使用岸电时，需将报警档值设定在“岸电”位置，否则，仪器将会报警，表头读数指示为零。
3、维修和服务：
a．仪器检修时，务必切断电源，以免发生意外，平时不宜打开机壳以免降低仪器性能。
b．仪器内部的各调整部分，出厂时均已调好，若需调整，须由专业人员，外接标准电阻后进行。
工厂实行对仪器的终身服务，包修期为出厂后18个月，包修期后的修理，工厂酌情收取成本费

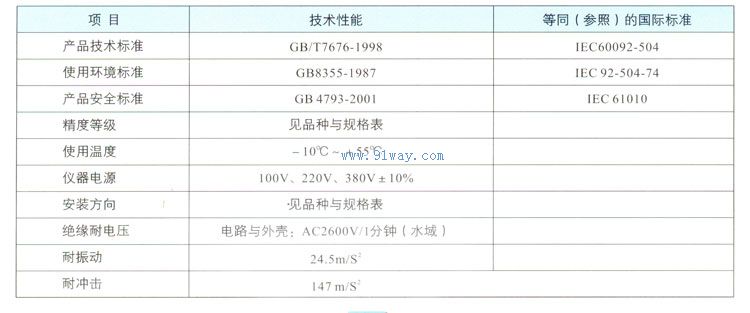

通用技术参数：

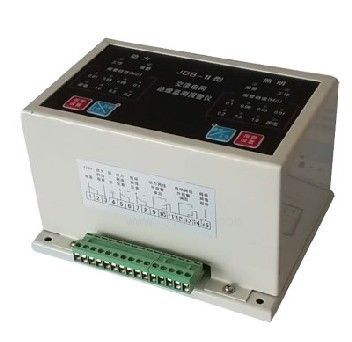

JDB-II型交流电网绝缘监测报警仪
