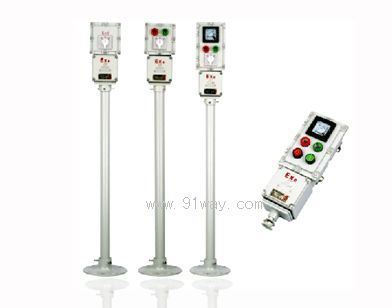

CBC51系列防爆操作柱产品详细说明：

CBC51系列防爆操作柱适用范围
1区、2区危险场所。
ⅡA、ⅡB、IIC类爆炸性气体环境。
注：要求IIC类时注明.

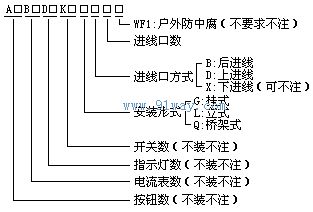

CBC51系列防爆操作柱型号含义

总单元含义


第一单元含义


第二单元含义


第三单元含义


第四单元含义


产品特点
铸铝合金外壳,表面喷塑.
内装万能转换开关、按钮、电流表、（可按用户要求装其他仪表）、指示灯
可根据要求特制
电流表量程由用户指定. .
钢管或电缆布线均可.
产品出厂铭牌上只体现总单元内容，各分单元代号为订货参考.
符合GB3836-2000,IEC60079标准要求.

CBC51系列防爆操作柱主要技术参数

使用类别	额定电压（V）	额定电流（A）	防爆标志	防护等级	防腐等级	进线口螺纹	电缆外径（φ,mm)
AC-3 AC-4	220/380	10	Exed II BT6	IP54	WF1	1	12-17

订货举例
1、一表一开关立式，开关代号为K，表量程为200/5应该 标注为：
CBC51-B1K1L
B1-1(200/5)
K1-1A

2、两钮一表两灯挂式，表量程为100/5应该，指示灯为220V红绿各一个，2个按钮规格均为一常开一常闭标注为：
CBC51-A2B1D2G
A2-2I
B1-1(100/5)
D2-1Rd/1Gd

指示灯代号

代号	a	b	c	d	e
电压（V）	12	24	36	220	380

代号	R	G	Y	W
颜色	红色	绿色	黄色	白色

按钮代号

代号	Ⅰ	Ⅱ	Ⅲ
按钮触头型式	一常开一常闭	二常开	三常闭

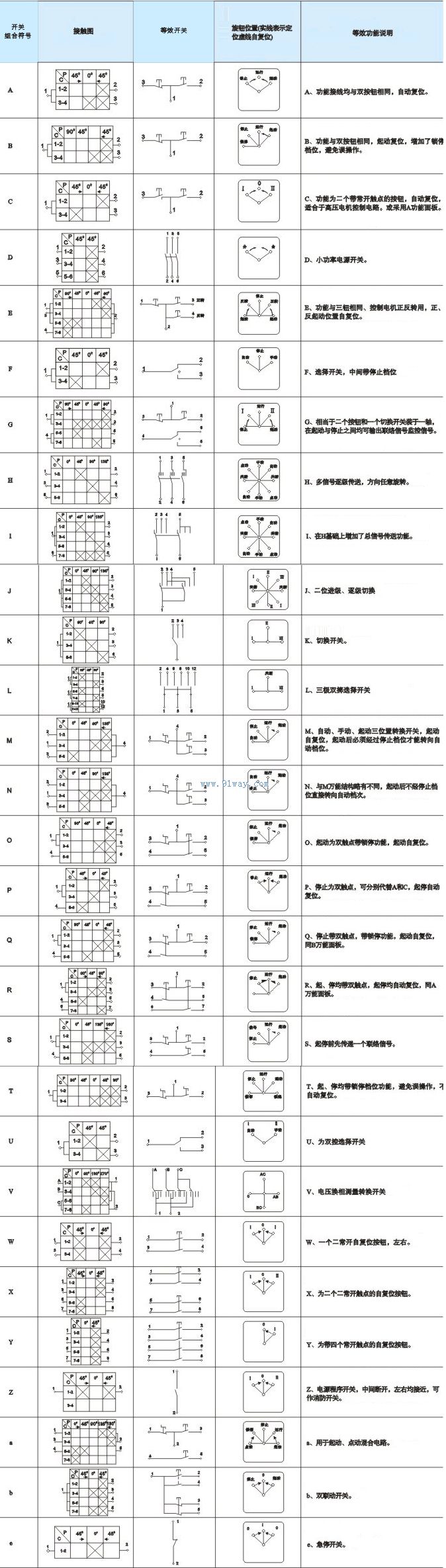

开关代号

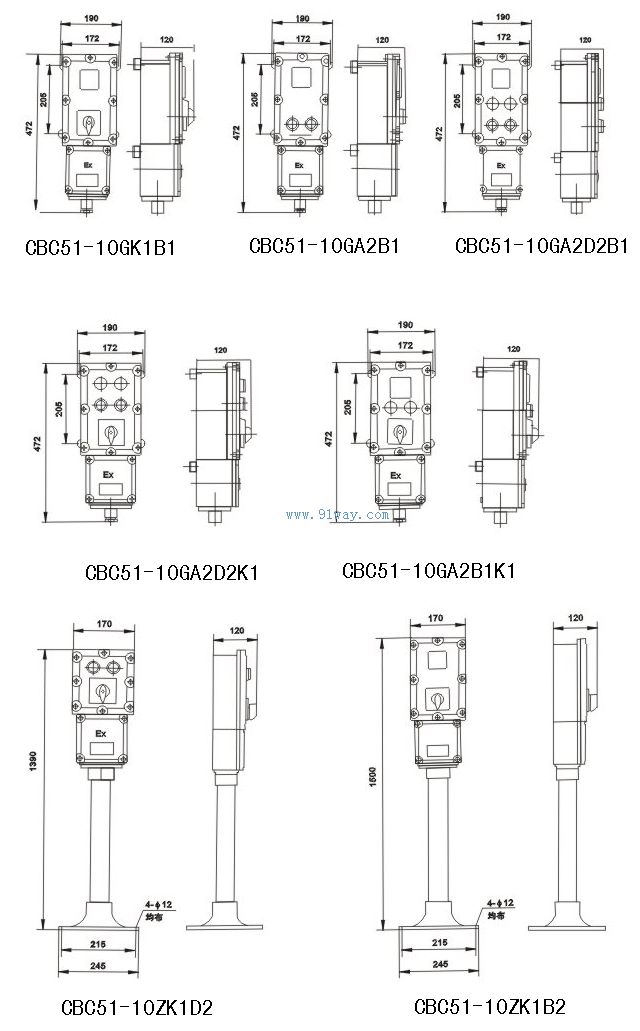

外形及安装举例
