JT9,JT10系列直流高返回系数继电器产品详细说明：

适用范围
JT9、10系列直流高返回系数继电器，在自动控制成套设备中作为高返回继电器之用。主要用作交流线绕型感应电动机反接制动时的反接继电器和保护及控制直流电机励磁回路。

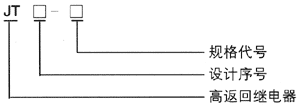

型号及其含义



JT9,JT10系列直流高返回系数继电器主要技术参数
　1.继电器按吸引线圈电压分为：12、24、45、110、220及440伏。
　2.继电器按吸引线圈电流分为1.5、2.5、5、10、25、50、100、150、300、600、900、1200安。
　3.触头为1常开1常闭一种，单断点。
　4.继电器吸引压电：可以在线圈额定电压的30 ~ 50%范围内调节；吸引电流，在线圈额定电流的
30 ~ 70%范围内调节。
　5.返回系数0.7，动作准确度±10%。
　6.继电器线圈的损耗功率在工作状态下约1.2瓦。
　7.触头断开距离不小于1.5毫米，其分能力见表1。

安装调整与使用维护
一、继电器必须安装在垂直位置，触头向上。
a.安装时必须检查：
　1.接线是否正确。
　2.产品铭牌指出的技术数据是否与使用要求相符合。
　3.用手推动衔铁时可动部分是否有卡住现象。
　4.触头断开距离是否符合规定数据。
b.调节返回系数、动作电压（电流）及触头断开距离时允许改变；
　1.衔铁与铁心闭合气隙的大小，气隙越大，返回系数越高，吸引电压也相应提高调节方法可改变静触头上下位置。
　2.动作电压（电流）可调节反作用弹簧反力大小及衔铁与铁心闭合气隙。
　3.触头断开距离可调节静触头上下相对位置。
二、在使用时必须对继电器定期进行下列项目检查与维护
　1.电压线圈外加电压不得高于105%额定电压，电流线圈外加电流不得高于100%额定电流。
　2.可动部分是否有卡住现象，若有卡住时，必须进行调整或更换有关零件。
　3.触头表面烧坏或形成金属小珠时，应用细锉清除，清除时力求尽量少去掉一些并不应改变触头的曲率半径，清除时避免采用砂皮。
　4.吸引线圈如有损坏时，应调换新的，经过重新调整与调换有关零件之继电器，必须重新校验与鉴定。



订货须知
1、在办理订货时，应指出：
　①继电器的名称和型号；②额定电流或额定电压；
2、与每台继电器一起，工厂成套的供给：
　①产品证明书一份；②产品说明书一份；
备注：本产品由保险承保；本产品正常使用范围内保用时间为一年。
