产品名称：

CWLB-35KV/(400-3000)A户内外铝导体高压穿墙套管

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 高压穿墙套管

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CWLB-35KV/(400-3000)A户内外铝导体高压穿墙套管产品详细说明：

CWLB-35KV/(400-3000)A户内外铝导体高压穿墙套管型号

安装使用说明
1.穿墙瓷套管适用于工频交流额定电40.5kv以下，安装地点周围环境温度为-40℃~+40℃，海拔不超过1000m之电站及变电所配电装置。
2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。
3.穿墙瓷套管在运行中如产生局部放电现象时，应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象，如有应及时采取临时均压措施。
4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋最大尺寸开孔。

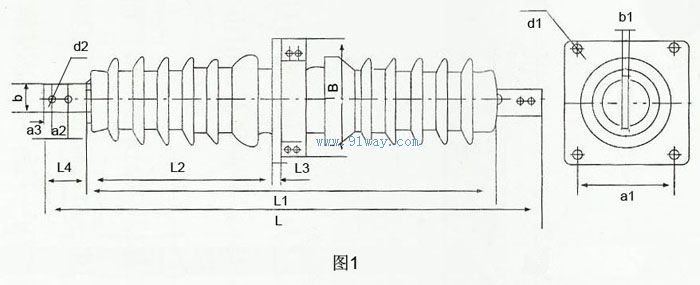

外形及安装尺寸

型号	图号	额定电压KV	额定电流A	5秒钟短时电流kA不小于	户外端公称爬电距离mm	工频电压kv不小于				BIL KV peak 不小于	弯曲破坏负荷kN不小于
型号	图号	额定电压KV	额定电流A	5秒钟短时电流kA不小于	户外端公称爬电距离mm	干耐受	湿耐受	击穿	可见电晕	BIL KV peak 不小于	弯曲破坏负荷kN不小于
CWLB-35/400	1	35	400	7.2	595	110	80	176	25.8	195	7.5
CWLB-35/600	1	35	600	12	595	110	80	176	25.8	195	7.5
CWLB-35/1000	2	35	1000	20	595	110	80	176	25.8	195	7.5
CWLB-35/1500	2	35	1500	30	595	110	80	176	25.8	195	7.5
CWLB-35/2000	2	35	2000	40	810	110	80	176	25.8	195	7.5
CWLB-35/3000	2	35	3000	50	810	110	80	176	25.8	195	7.5

L	L1	L2	L3	L4	B	d1	d2	a1	a2	a3	b	b1
970	815	372	16	75	225	4-Φ15	2-Φ12	200	30	15	40	5
970	815	372	16	75	225	4-Φ15	2-Φ12	200	30	15	40	8
980	815	378	16	80	225	4-Φ15	4-Φ12	200	30	15	60	12
980	815	378	16	80	225	4-Φ15	4-Φ12	200	30	15	60*2	10
1150	880	432	20	130	250	4-Φ15	4-Φ15	220	50	20	100*2	10
1150	880	432	20	130	250	4-Φ15	4-Φ15	220	50	20	100*3	10

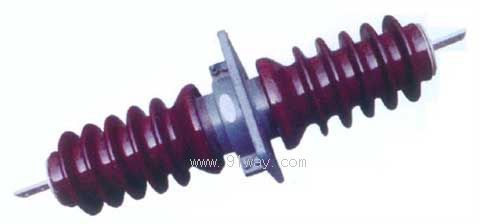

CWLB-35KV/(400-3000)A户内外铝导体高压穿墙套管

CWLB-35KV/(400-3000)A户内外铝导体高压穿墙套管（示意图）
