产品名称：

RT型电阻器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 低压电阻器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

RT型电阻器产品详细说明：

RT型电阻器主要用于起重机配用JZR2系列电动机和YZR系列电动机作起动调整电阻之用。RT型系列电阻器与凸轮控制KTl2系列KTl0系列、KTl4系列、KTl6系列、KTJl5系列和主令LKl控制系列、LK4系列、LK5系列、LKl4系列、LKl6系列、LKl7系列、LKl8系列、配套使用。

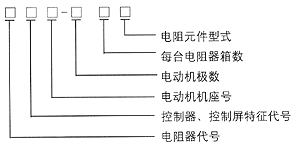

型号及其含义

结构特征
本系列电阻器足由ZB1型康铜带元件或ZB2型康铜线绕元件及铁路铝合金带元件绕配起来的，电阻元件由套有云母绝缘管的两螺穿到一起，紧固在薄铁板作成的左右壁上，其出线引到绝缘板作成的接线板上，以供用户接线。(铁路铝合金带元件其结构和原理同ZX15型电阻器一样)。电阻元件除整片使用外，可以中间抽头以调整阻值。

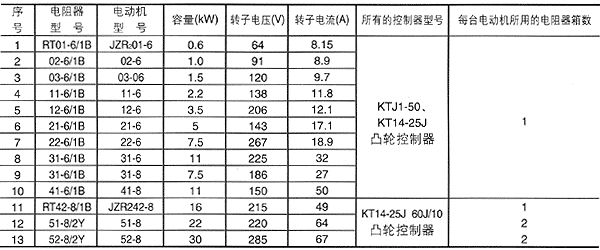

RT型电阻器主要技术参数

序号	电阻器型号	电动机型号	容量（KW）	转子电压（V）	转子电流（A）	所配有的控制器型号	每台电动机所用的电阻器箱数
1	RT01-6/1B	JZR201-6	0．6	64	8．15	KTJ1-50、 KT14-25J 凸轮控制器	1
2	RT02-6/1B	JZR202-6	1．0	91	8．9
3	RT03-6/1B	JZR203-6	1．5	120	9．7
4	RT11-6/1B	JZR211-6	2．2	138	11．8
5	RT12-6/1B	JZR212-6	3．5	206	12．1
6	RT21-6/1B	JZR221-6	5	143	17．1
7	RT22-6/1B	JZR222-6	7．5	267	18．9
8	RT31-6/1B	JZR231-6	11	225	32
9	RT31-8/1B	JZR231-8	7．5	186	27
10	RT41-8/1B	JZR231-8	11	150	50
11	RT42-8/1B	JZR242-8	16	215	49	KT14-25J 60J/□ 凸轮控制器	1 2 2
12	RT51-8/2D	JZR251-8	22	220	64
13	RT52-8/2D	JZR252-8	30	285	67

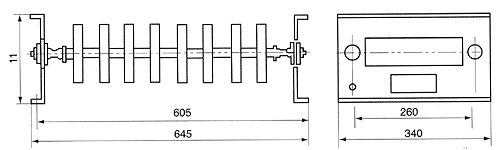

外型及安装尺寸

附：RT51、RT52、RK51-RK52、RT54、RK54、RS52、RS54、RQ54、RQ56、RZ54、RZ56、RY54、RY56等系列电阻器，所配电机型号衁ZR系列。

RT型电阻器（示意图）
