FPEG-12/5型高压防雷针式绝缘子产品详细说明：

10KV输配电线路系电力系统中最常用的电压等级线路，由于10KV线路的绝缘水平普遍较低，难以承受直击雷或感应雷的作用，不仅在雷直击导线和塔顶时会闪络起跳闸，而且在雷电击中周边的树木或建筑时，因感应电压过高也会导致闪络，绝缘层被击穿，接续的工频电弧在此处燃烧，在极短的时间内导线就会被烧断。目前我国各大、中城市10KV配电线路采用绝缘导线做为架空配电线路的愈來愈多，有效地解决了裸导线难以解决的走廊和安全问题，与地下电缆相比具有投资省，建设快的优点，但也带来了一些新的技术问题，其中之一就是绝缘导线运行中的雷击断线，雷击断线已成为电力系统面临的一个安全难题。为了解决现有技术存在的缺陷，我公司新研制开发的防雷产品有FPEG-12型高压防雷针式复合绝缘子(分穿刺和非穿刺式两种)等。以上新产品都具有防雷保护功能。这些防雷新产品性能可靠，安装施工方便，投资少，收获大，为电力部门提供了更经济、更安全、更有效的途径。

产品介绍
FPEG-12型高压线路防雷针式复合绝缘子(穿刺式/非穿刺式)是一种新型组合式结构的新产品，既具有普通针式绝缘子的功能，起着支撑导线和绝缘的功能；同时又具有防止雷击的功能。FPEG-12型高压线路防雷针式复合绝缘子是新型防雷功能组合式结构的二合一防雷绝缘和支撑导线用，还具有防止10KV架空绝缘导线雷击断线的保护功能，安装施工方便可靠，同时也极大地减轻操作人员的劳动强度。由于把复合绝缘子和防雷线夹合二为一，更使线路简洁并降低造价。本产品性能可靠，投资少，收效大，为电力部门防止10KV架空绝缘导线雷击断线提供了一条经济有效的途径，具有很好的推广价值。
2. FPEG-12型高压线路防雷针式复合绝缘子的特性
该产品设计巧妙、安装方便快捷、具有好防雷效果。
2.1稳定的雷电放电间隙：具有稳定的雷电放电电压，能够定位雷电冲击放电路径，确保雷电发生在雷电放电间隙之间。
2.2牢固可靠的线夹装置：以可控穿透的外绝缘层，紧密可靠的接触导线，具有良好的热稳定，能够保证架空绝缘导线的安全运行。
2.3高强的耐电弧烧灼能力：多次耐受电弧烧灼，可靠疏工频电弧远离绝缘导线和线路绝缘子，保护绝缘导线免于烧伤断线。
2.4安装简单方便：直接安装，有效防止雷击断线，加装绝缘防护罩，整个高压电极等都被绝缘罩所包裹，运行安全可靠。
2.5复合绝缘子比PS-15等电瓷绝缘子的绝缘性能好，并且其爬电距离大，提高了绝缘子的防污秽水平，可满足广大用户对绝缘子的防污秽要求。
2.6绝缘护罩采用有机复合材料制成，具有良好的绝缘性能、抗老化性能和阻燃性能，把其装配在高压电极的外部，可起到绝缘保护作用。
2.7防止鸟类对架空导线造成短路危害的独特结构。
4.8能耐受5次左右工频大电流电弧的烧灼。

使用条件
1、环境温度：-40℃～50℃
2、海拔高度不超过：1500m海拔
3、最大风速：35m/s
4、地震烈度：8级

引用标准
GB/T20142-2006 标称电压高于1000V的交流架空线路柱式复合绝缘子-定义、试验方法及验收准则
JB/T8177-1999 绝缘子金属附件热镀锌层通用技术条件
GB311.1-1997 高压输变电设备的绝缘配合
GB/T775.1/2006 绝缘子实验方法 第1部分 一般试验方法
GB/T775. 2/2003 绝缘子实验方法 第2部分 电气试验方法
GB/T775.3/2006 绝缘子实验方法 第3部分 机械试验方法
JB/T9673-1999 绝缘子产品

弯曲强度：kN
额定电压：kV
防雷针式绝缘子

FPEG-12/5型高压防雷针式绝缘子主要技术参数

型号规格	绝缘导线截面 mm2	雷电全波冲击耐受电压（峰值）KV	1min 工频耐受电压（有效值）KV		工频电弧电流（有效值）KA	额定弯曲耐受负荷 KN	最小公称爬距 mm	备注
			干	湿
FPEG-12/5	50/300	75	50	42	12.5	4	400	穿刺型
FPEG-12/5L	50/300	75	50	42	12.5	4	400	非穿刺型

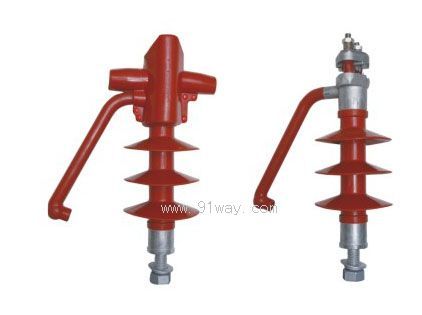

FPEG-12/5型高压防雷针式绝缘子
