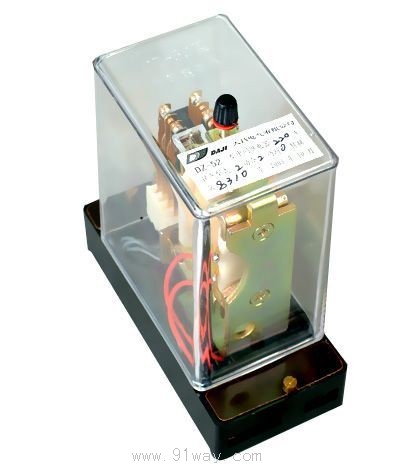

DZ-50型系列中间继电器产品详细说明：

DZ-50系列中间继电器用途
DZ-50系列中间继电器在自动控制装置中用作扩大被控制的电路和提高接触能力。

2 结构和原理
本继电器为电磁式中间继电器，其动作是根据电磁原理而产生的，属于快速动作继电器的一种，它具有一个吸引线圈（交流或直流的）安装在山形的磁铁上，上面有一个活动的铁板，当气隙间的电磁吸力产生的力矩超过反作用力矩时，继电器就动作，当吸引线圈断电时，由反作用力使可动系统恢复至原始位置。

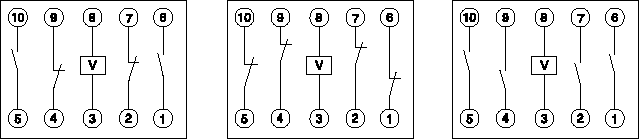

继电器内部接线图示于图1。



图1 内部接线图 依此为 二动合二动断（220） 四动断（040） 四动合（400）

3 DZ-50系列中间继电器技术数据

3.1 额定电压直流有6，12，24，48，60，110，220V；
交流有12，24，36，60，110，127，220，380V。
3.2 动作电压：交流继电器不大于85%额定电压。
直流继电器不大于75%额定电压。
3.3 动作时间：额定电压不大于0.03s。
3.4 功率消耗：
在额定电压下，继电器功率消耗，直流电流继电器，额定电压不大于110V的继电器其功率消耗不大于2.5W，额定电压大于110V继电器其功率消耗不大于5W，交流继电器不大于6.5VA。
3.5 热稳定性：继电器可长期耐受110%的额定电压。
3.6 触点形式：DZ-51,52型有040,400,220三种.
3.7 触点断开能力：
3.7.1 在直流电路中当电压不超过250V和电流不超过1A且时间常数时T=5ms，触点的断开功率为50W。
3.7.2 在交流电路中当电压不超过250V和电流不超过2.5A时，功率因数不小于0.8时，触点的断开功率为500VA。
3.7.3 接点在闭和时允许长期通过5A的电流。
3.8 介质强度：各导电部分与导磁体及外壳之间能耐受正交流50Hz电压2kV历时1min试验。
3.9 继电器的重量：不大于0.55Kg。

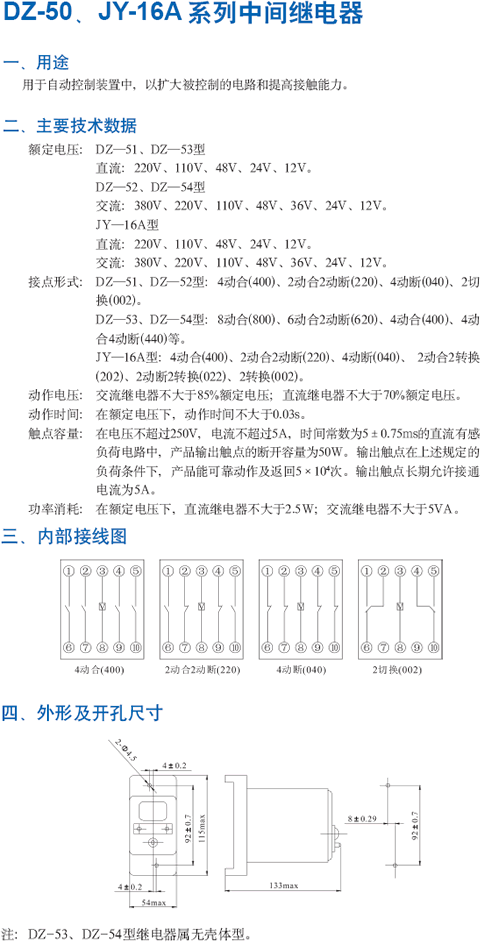

3.10 继电器的外形尺寸示于图2，开孔尺寸示于图3。



图2 外形尺寸



图3 开孔尺寸

3.11 线圈电阻(见表1)

DZ-50 DZ-60	直流电压(V)	220	110	60	48	36	24	12	6
	线圈电阻	20KV	6KV	2250V	1.1V	700V	320V	85V	20V
	交流电压(V)	380	220	127	110	60	36	24	12
	线圈电阻	6.5KV	2.25KV	810V	640V	195V	68V	30V	7V

4 订货须知
4.1 继电器的名称及型号。
4.2 额定电压。
