CCQ2系列双电源切换系统产品详细说明：

适用范围
CCQ2双电源自动切换装置(以下简称CCQ2)适用于交流50Hz、690V及以下的两路电源(常用电源和备用电源或发电电源)，因一路电源发生故障而进行电源之间的自动切换，以保证供电的可靠性和安全性。本产品符合国际电工委员会的IEC60947—6《自动转换开关电器》标准。

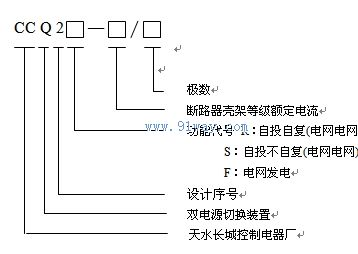

3、型号及其含义

4、结构与性能
4.1 结构
CCQ2双电源自动切换装置是由装置本体及自动控制器两大部分组成的切换系统，二者之间用最长为2m的专用电缆相连。装置本体由两台带有电动操作机构的断路器及附件(辅助、报警触头)、机械联锁机构、熔断器、接线端子等组成(以下简称装置)，所有元件安装在一块金属底板上，机械联锁机构安装在两台断路器之间。装置的控制电源电压为AC230V，机械寿命为CCQ2—63~225为5000次，CCQ2—400为3000次，CCQ2—630~800为2500次。
自动控制器具有完整的塑料外壳，安装在箱、柜门板上，内部采用先进可靠的电子元器件构成完善的控制电路。自动控制器的工作电源电压为AC230V。

4.2 性能
CCQ2系列双电源切换系统对两路电源的电压同时进行检测，对高于额定值110％的电源电压判为过电压，而对低于额定值85％的电源电压则判为欠电压，逻辑电路对上述检测结果进行逻辑判断，处理结果通过延时电路后驱动相应的指令继电器向电动操作机构发出分闸或合闸指令，上述检测结果分别用发光二极管在面板上显示。
自动控制器按控制功能分，可分为自投自复(R) 、自投不自复(S)和电网—发电(F)三种，前二种适用于电网—电网供电系统，后一种适用于电网—发电系统。
4.2.1 自投自复的自动控制器(CCQ2R)对两路电源(分别称为常用电源和备用电源)进行自动切换。正常状态时应由常用电源供电，当常用电源出现异常(任一相电压发生过压、欠压或缺相)时，经已设定的延时自动切换至备用电源供电；当常用电源恢复正常后，经已设定的延时自动返回至常用电源供电；当备用电源出现异常(任一相电压发生过压、欠压或缺相)时，控制器发出备用电源报警声，该报警声亦可人为地把它关闭。
自投自复自动控制器的功能见表一。

表一

常用电源	备用电源	控  制  功  能
正常	正常	常用电源供电：Q2分、Q1合
正常	异常	常用电源供电，备用电源异常报警(可关闭)
异常	正常	经t1延时后Q1分闸，再经t2延时后Q2合闸—备用电源供电
恢复正常	正常	经t3延时后Q2分闸，再经t4延时后Q1合闸—恢复常用电源供电

注：Q1合及Q1分表示控制常用电源的断路器合闸及分闸；
Q2合及Q2分表示控制备用电源的断路器合闸及分闸；
t1：转换断开延时(最长为60秒，最短为1.5秒，出厂时整定在20秒)；
t2：转换接通延时(最长为2秒，最短为0.7秒。出厂时整定在1秒)；
t3：返回断开延时(最长为60秒，最短为1.5秒，出厂时整定在20秒)；
t4：返回接通延时(最长为2秒，最短为0.7秒，出厂时整定在1秒)；
延时整定值免用户自调，用户要求整定在其他时间，请订货时说明。
4.2.2 自投不自复的自动控制器(CCQ2S)对两路电源(分别称为常用电源和备用电源)进行自动切换。在常用电源出现异常(任一相电压发生过压、欠压或缺相)时，经已设定的延时自动切换至备用电源，但当常用电源恢复正常后，不能自动回复，直至备用电源出现异常才进行切换。
自投不自复自动控制器的功能见表二。

表二

常用电源	备用电源	控  制  功  能
正常	正常	常用电源供电：Q2分、Q1合
异常	正常	经t1延时后Q1分闸，再经t2延时后Q2合闸—备用电源供电
恢复正常	正常	仍以备用电源供电
正常	异常	经t3延时后Q2分闸，再经t4延时后Q1合闸—常用电源供电

注：Q1合及Q1分表示控制常用电源的断路器合闸及分闸；
Q2合及Q2分表示控制备用电源的断路器合闸及分闸；
t1：转换断开延时(最长为60秒，最短为1.5秒，出厂时整定在20秒)；
t2：转换接通延时(最长为2秒，最短为0.7秒，出厂时整定在1秒)；
延时整定值免用户自调，用户要求整定在其他时间，请订货时说明。
4.2.3 电网—发电的自动控制器（CCQ2F）对电网和发电两路电源进行自动切换，在电网电压低于85％额定电压时，经发电延时指令发出发电指令(以一组常开常闭触点输出)。当发电电压达到85％额定电压时，先从电网断开负载电路，经卸载指令延时后发出卸载指令，卸去次要负载(以另一组常开常闭触点输出)，再经转换接通延时接通发电电源。当电网电压恢复正常(达到85％额定电压以上)后，经返回断开延时将负载电路从发电电源断开，再经返回接通延时，自动切换到电网供电。发电延时(t5=2 100s)由面板上右面的电位器调节设定(出厂时整定在20s)，返回断开延时(t3=1.5 60s)由面板上左面的电位器调节设定(出厂时整定在20s)。
电网—发电式自动控制器的功能见表三

表三

电网电源	发电电源	自 动 控 制 功 能
正常	不发电	电网电源供电；Q2分、Q1合
异常	未发电	经发电指令延时发出发电指令，发电机组发电
异常	正常发电	经延时T2后Q1分，Q2合，由发电组供电
恢复正常	正常	请求停电，经延时T1后Q2分，Q1合，自动恢复到常用电源供电

注：Q1合及Q1分 表示控制常用电源的断路器合闸及分闸；
Q2合及Q2分 表示控制备用电源的断路器合闸及分闸。
其它产品：CCQ2A系列双电源切换系统
随着社会的发展，人们对供电可靠性的要求也越来越高。很多领域采用两路独立电源供电，以保证正常用电，因此需要一种能在两路电源之间进行自动切换的装置，以保证供电不间断。CCQ2A双电源自动切换装置是在原有CCQ2双电源自动切换装置的基础上进行重新开发的第二代双电源自动切换装置，有效地降低了产品的高度。该产品不仅能对两路电源进行切换，而且采用单电机控制，其特点为结构简单、操作简便、性能可靠。该产品具有自投自复和自投不自复两种切换功能，对三相四线电网供电的两路电源进行检测，当其中任一路电源出现异常，能自动从异常电源切换到正常电源；用于电网—发电系统的产品还能发出发电信号。因此是一种性能完善、安全可靠、自动化程度高、使用范围广的双电源自动切换装置。
CCQ2B智能型双电源控制系统
本产品是原有产品CCQ2A双电源自动切换装置的升级换代产品。在该产品中，引进了微型计算机和全中文界面操作系统，从而解决了原CCQ2A产品没有解决的一些技术难题。该产品具有自投自复和自投不自复两种切换功能，对三相四线电网供电的两路电源的三相电压有效值及相位进行实时检测与显示，当任一相发生过压、欠压(包括缺相)，即自动从异常电源切换到正常电源；用于电网发电系统的产品还能发出发电和卸载信号，能自动和上位机进行通讯并能进行远程控制，因此是一种性能完善、安全可靠、操作方便、智能化程度高、技术水平达国内领先水平，使用范围广的双电源控制系统产品。
