1.应用范围

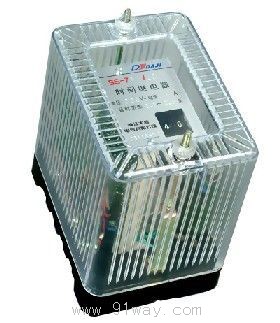

SS-71.72.73系列时间继电器(以下简称为继电器)，是用于电力系统继电保护及自动化装置中的延时控制元件。
　


3.主要技术数据
　
额定电压：直流220V、IIOV、48V。
动作电压：不大于65％额定电压。
返回电压：不小于50％额定电压。
额定白保持电流：直流0．25A、0．5A、lA、2A。
自保持电流：不大于80％额定自保持电流。
返回时间：不大于20ms。
延时误差：不大于整定值的0．1％+2ms。
功率消耗：不大于9W。
触点容量：征电压不超过250V,电流不超过5A，时间常数为5±0.75ms的立流有感负荷，电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5x104．输出触点长期允许接通电流5A.
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效植）50HZ交流电压历时1分钟试验而无绝缘击穿或闪络现象

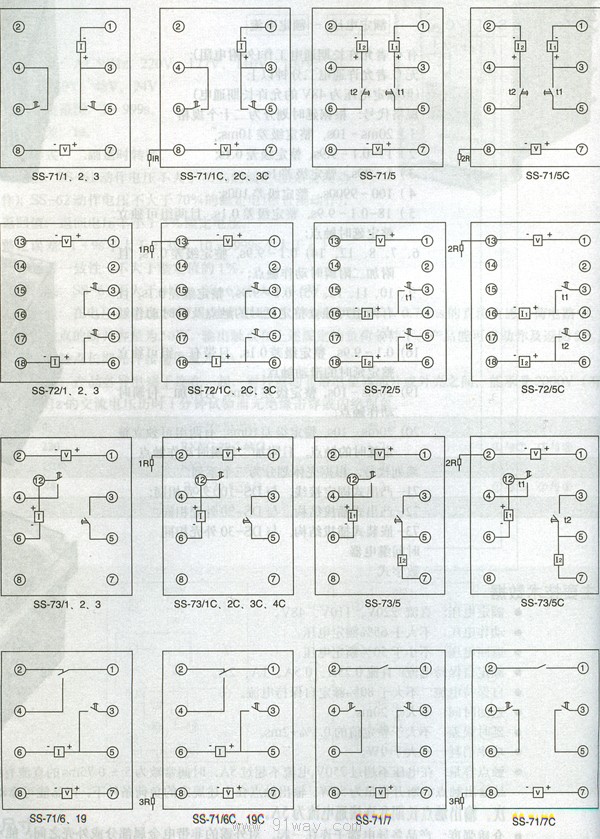

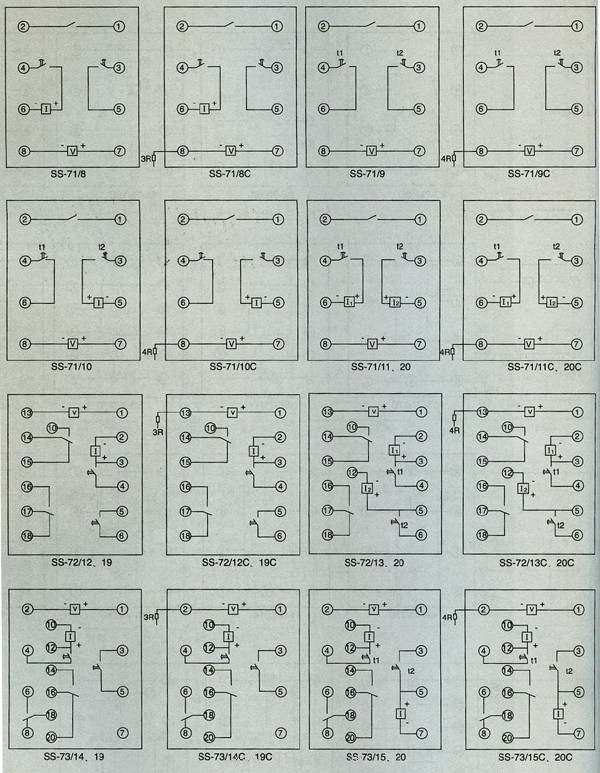

4.内部接线

SS-71,72,73系列时间继电器
