DZ-3/Z型中间继电器产品详细说明：

1、应用范围

DZ-3/Z型中间继电器(以下简称继电器)用在保护和自动控制装置中作为辅助元件，以扩大被控电路，提高接触能力。

2、结构特点　
电磁式、螺管结构，触点对数多，容量大，直流操作，动作快。壳体结构采用JK-1(凸出式后接线)、JKF-1Q(凸出式前接线)和JK-6/1(嵌入式后接线)标准组件。

3、主要技术参数
DZ-3/Z型中间继电器主要技术数据见表

型号	延时范围(s)		额定电压(V)	动作电压	动作时间(ms)	功耗(W)	触点断开能力
							额定电压(V)	直流电路(A)		交流电路(A)	触点联结
	动合	动断						非电感	电感
DZ-3/Z1	2	6	24 48 110 220	低于70%Un	Un下20～50	Un下≤7	24.48	5	5	5	1
DZ-3/Z2	4	4						10	10	10	2并联
DZ-3/Z3	6	2					110	5	4	5	1
								7	-	10	2并联
DZ-3/Z4	0	8					220	1	-	5	1
								5	4		2串联
DZ-3/Z5	8	0						-	-	10	2并联

注：1、继电器触点长期允许接通电流不大于5A。
2、触点的最大流通能力在交流或直流220V下为15A。

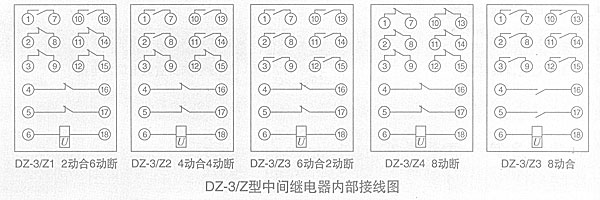

4.内部接线图
　

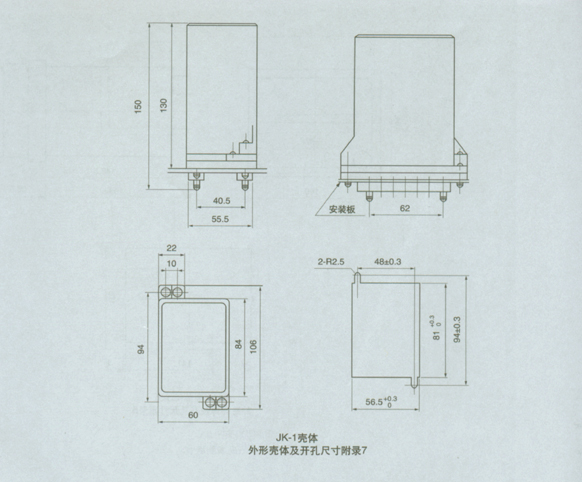

5.外形及开孔尺寸
继电器采用JK-1壳体，外形尺寸、安装开孔图。

DZ-3/Z型中间继电器
