1.概述
HZ-15.16.17系列静态中间继电器作为辅助继电器，用于各种保护线路中，以增加主保护继电器的触点数量或接点容量。
本产品为集成电路静态型继电器具有高精度、功耗小、动作时间短、返回系数高、整定直观方便，克服了老电磁型导线
细、匝数多、容易断线及运输后动作值易变差等缺点。HZY-15、16、17分别替换DZ-15、DZ-15、DZ-17中间继电器。

2.主要性能
HZY表示直流电压操作，HZJ表示交流电压操作。
本系列静态中间继电器采用可靠集成电路，触点选用多个电压较低高性能密封继电器。
防潮、防尘、不断线，可靠性高，动作和返回时间快。
继电器动作后有灯光指示，有电源指示。触点容量大，触点接触电阻小。绝缘耐压高。

3.技术条件
　 环境基础条件：环境温度：20 ± 2C，相对湿度：45％-75％，大气压力：80-106Kpa
正常使用条件：环境温度：20±2C，相对湿度：不大于90％，大气压力：80-110Kpa
继电器额定值：额定电压：6V，12V，24V，48V，110V，220V，AC、DC。
触点容量：接通220V，10A；断开220V，z=5ms，50W负载。
保持值：0.7～1.2倍额定电压，动作时间和返回时间大不于10ms。
功耗：在额定电压下不大于6W。
绝缘电阻：用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不大于10Mr2。
绝缘耐压：各引出端子，对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频1000V，历时一分钟，无击穿。
电寿命：DC220V，切断电流T=5ms,50W，104次以上。
机械寿命：触点无负荷300万次以上。

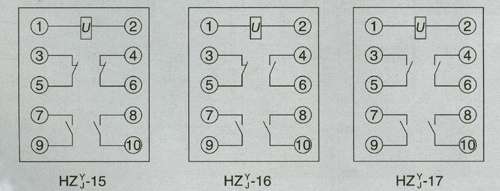

4.产品内部接线图

HZ-15.16.17系列静态中间继电器
