HZB-100,HZS-100型系列静态中间继电器产品详细说明：

1.应用范围

HZB-100、HZS-100型系列静态中间继电器作为辅助继电器，用于各种保护线路中，以增加 保护继电器的触点数量或触点容量。HZB-100、HZS-100是采用数字电路和优质小型继电器组合而成，防潮、不断线、精度高、灵敏可靠、功耗小、温升低、有电源灯亮、动作后灯光指示、可任意安装等特点。克服了电磁型继电器易断线、触点动作不同时等缺点。HZB-100分别替代DZB-100、JZB-100等同类产品。HZS-100分别替代DZS-100、JZB-100等产品。

2.主要技术数据

HZB-100系列中间继电器技术数据见表1。

型号	额定值		动作值不大于	返回值不小于	保持值不大于	动作时间(S)	返回时间不大于(S)	功率消耗不大于(W)		接点数量
	电压(V)Ue	电流(A)Ae						电压线圈	电流线圈	常开	常闭
HZB-127	24,48,110,220	0.5,1,2,4,8	≤75%Un	≥2%In	≤80%In	0.05		4	断开电源立即返回	4	0
HZB-115			≤80%In		≤75%Un					2	2
HZB-138			75%Un		≤80%In					3	1

接点断开容量：在电压不大于200伏，电流不大于1安的直流感性负荷电路(时间常数为5×103秒)中为50瓦；在交流电路中为250伏安。接点长期允许通过电流不大于5安。

HZS-100系列延时中间继电器额定值见表2。

型号	额定值(V)	额定电流值(V)	保持绕组数量	延时方式	动作值	反值
HZS-115	24 48 110 220			动作时间≥0.06s	30%~70%Un	≥30%Un
HZS-117
HZS-145				返回时间≥0.8s
HZS-127		1.2,4	2	动作时间≥0.06s
HZS-136			2

功率消耗：在额定电压下不大于5瓦。
接点容量：在电压不大于220伏，电流不大于1安的直流感性负荷电路(时间常数为5×103秒)中， 断开容量为50W；在交流电路中为250伏安。接点长期允许通过电流不大于5安。
HZB-100系列中间继电器技术数据见表1。 注：其中HZB-138有一个阻尼兼保持。HZB-115为电流工作电压保持。
HZS-100系列延时中间继电器额定值见表2。 注：用户订货时应说明返回时间或动作时间，如无说明本厂将同电磁系列产品数据代货。
3.内部接线图
　　

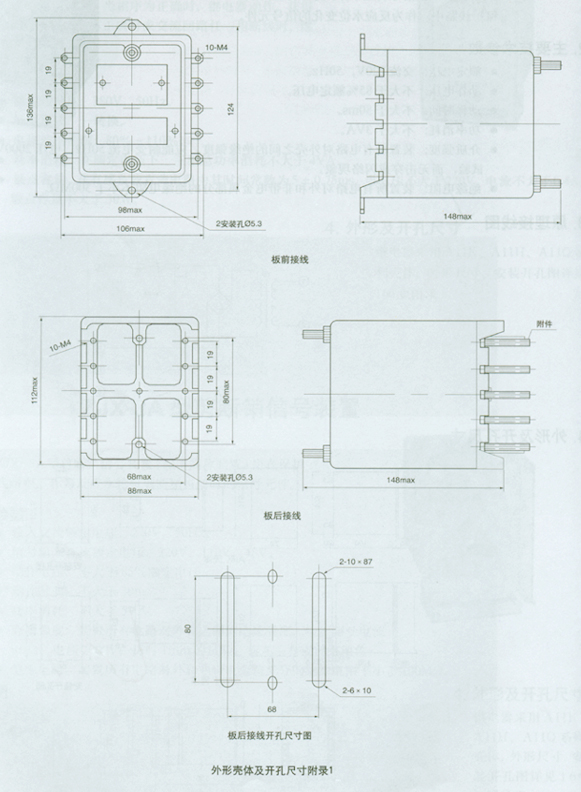

4.外形及开孔尺寸

HZB-100,HZS-100型系列静态中间继电器
