DZJ-20型系列交流中间继电器产品详细说明：

1.概述
DZJ-20系列交流中间继电器，是作为一种辅助继电器，用于交流操作的各种保护和自动控制装置中以增加触点数量和触点容量。

2.主要技术参数
额定电压：AC 36V、100V、110V、127V、220V。
动作电压：不大于80％的额定电压。
返回电压：不小于5％额定电压。
动作时间：不大于0.06s。
返回时间：不大于0.06s。

DZJ-20型系列交流中间继电器触点形式及数量见表1

序号	触点代号	动合	动断	转换	过渡转换
1	8000	8
2	4011	4		1	1
3	2022	2		2	2
4	0004				4
5	3030	3		3
6	1400	1	4
7	0420		4	2
8	5300	5	3
9	3320	3	3	2
10	1420	1	4	2
11	6400	6	4
12	6300	6	3

功率消耗：在额定电压下，功率消耗不大于4VA。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W.输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
绝缘电阻：不小于300MΩ（在交变湿热条件下，不小于4MΩ)。
介质强度：2kV/50Hz/1min。

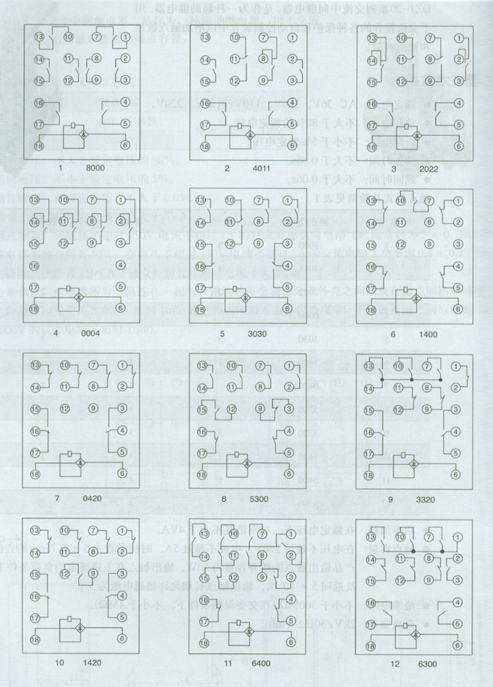

3.内部接线图

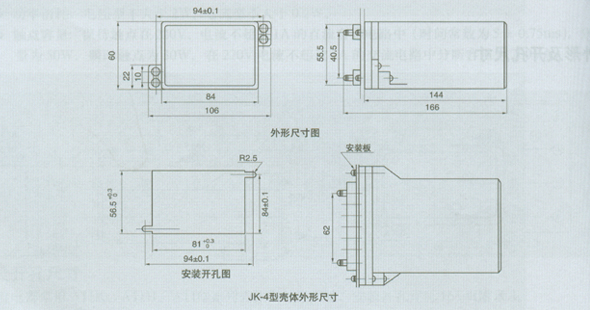

4.外形及开孔尺寸
