HZB-20,HZS-20型系列静态中间继电器产品详细说明：

1.应用范围

　HZB-20、HZS-20型系列静态中间继电器用于交直流操作的各种保护和自动控制线路中作为辅助继电器，以接点的数量及接点的容量。 是电力系统中间继电器更新首选产品。
HZB-20、HZS-20是采用数字电路和优质小型继电器组合而成，防潮、不断线、精度高、灵敏可靠、功耗小、温升低、有电源灯亮、动作后灯光指示、可任意安装等特点。克服了电磁型继电器易断线、触点动作不同时等缺点。 同时克服了同类产品JZB-10B、JSB-10B系列产品变动大、动作性能不可靠等缺点。HZB-20分别可替代DZB-10B、JZB-10B等同类产品。HZS-20分别替代DZS-10B、JZB-10B等产品。
2.主要技术数据
　HZB-20系列中间继电器技术数据见表1。
　接点断开容量：在电压不大于200伏，电流不大于1安的直流感性负荷电路(时间常数为5×103秒)中为50瓦；在交流电路中为250伏安。接点长期允许通过电流不大于5安。

HZS-20系列延时中间继电器额定值见表2。

○动作电压不大于70%额定电压，返回电压不小于2%额定电压(返回时延时继电器此项不要求)。
○动作延时在额定电压下不小于0.06秒。
○返回时：在通电时间不小于0.5秒然后断开电源，其返回时间不小于0.4秒。
○功率消耗：在额定电压下不大于5瓦。
○接点容量：在电压不大于220伏，电流不大于1安的直流感性负荷电路(时间常数为5×103秒)中， 断开容量为50W；在交流电路中为250伏安。接点长期允许通过电流不大于5安。

表1

型号	额定值		保持线圈数量(匝)		接点形式及数量		动作值不大于		保持值不大于		返回值不小于	动作时间不大于(s)	动作时间不大于(s)
	电压(V)	电流(A)	电流	电压	常开	转换	电流	电压	电流	电压			电流线圈	电压线圈
HZB-21	24,48, 110,220	0.5,1,2,4,8	3		3	3	80%Ie	70%Ue	80%Ie	70%Ue	5%	0.05	4	7
HZB-22					6
HZB-23			1		3	3							4	5.5
HZB-24				1	3	3							4	4
HZB-25		0.25,0.5,1,2,4,8	1	1	3	3							4	7

 表2

型号	额定值		接点形式及数量
	电压(直流)(V)	电流(V)	常开	转换
HZS-21 HZS-22	220,110,48,24,12		2	2
HZS-23 HZS-24			3	0
HZS-25 HZS-26	220,110,48,24,12	1,2,4	4	0
		2,4,6	3	0

注：用户订货时应说明返回时间或动作时间，如无说明本厂将同电磁系列产品数据代货。
3.内部接线图
　　

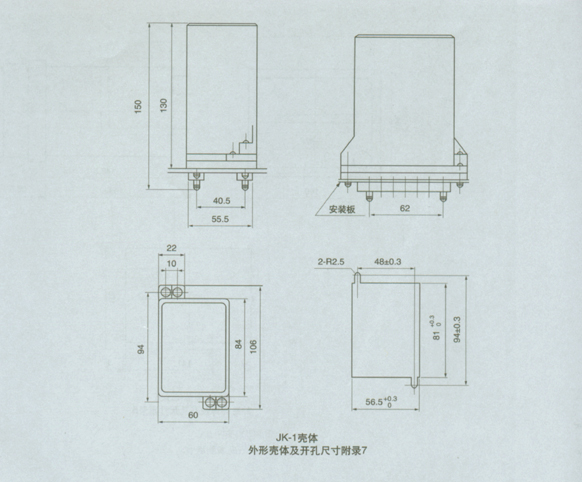

4.外形及开孔尺寸

HZB-20,HZS-20型系列静态中间继电器
