产品名称: DZ-430系列中间继电器
型号规格: DZ-430系列中间继电器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 中间继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DZ-430系列中间继电器产品详细说明:

1.概述

DZ-430系列中间继电器用于交直流操作的各种保护和自动控制装置,以增加触点的数量和容量。其中DZ-431型用于直流回路,DZ-432型用于交流回路。
2.结构

继电器动作原理为电磁式。
该继电器基本壳体采用JCK-10系列壳体组件中JCK-11/3 壳体。有凸出式前接线及后接线。

3.DZ-430系列中间继电器主要技术数据

 DZ-430系列中间继电器主要技术数据见表

DZ-430系列中间继电器技术参数

注:触点组合形式及数量用4位数字代码表征,列于型号之后,依次表示动合、动断、转换、过渡转换。如DZ-431/4022为4动合、0(合)动断、2转换、2过渡转换、余类推。

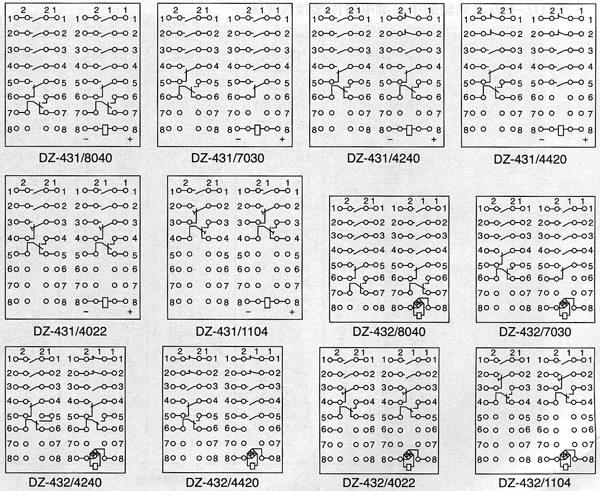

4.背后端子接线图

DZ-430系列中间继电器接线图

DZ-430系列中间继电器

DZ-430系列中间继电器
