产品简介:
(点击小图查看大图)
DZ-700E系列中间继电器产品详细说明:
1.概述
DZ-700E系列中间继电器主要用于直流操作的各种继电器保护和自动控制装置中,用来扩大被控电路数量。

2.结构
DZ-700E系列中间继电器基本壳体采用JCK-10系列壳体组件中的JCK-11/3壳体。安装接线有凸出式前接线及后接线。电磁式结构,延时返回。

3.主要技术数据

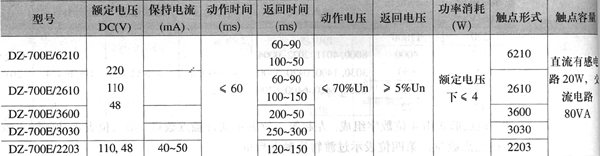

 DZ-700E型中间继电器主要技术数据见表

DZ-700E系列中间继电器技术参数

注:触点形式用4位数字代码表征。例如,6210表示6动合,2动断,1转换,去过渡转换。

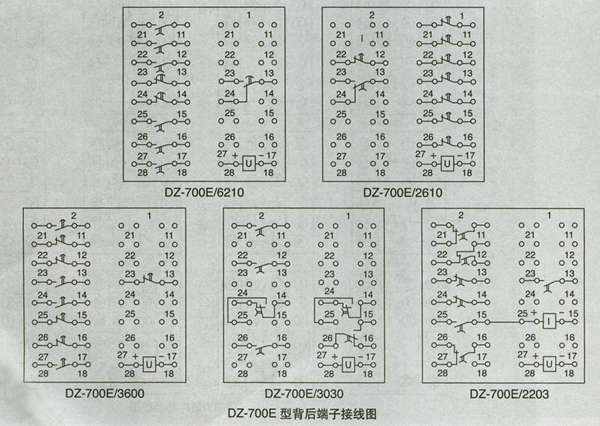

4.背后端子接线图

DZ-700E系列中间继电器内部接线见图。

 DZ-700E系列中间继电器接点图

DZ-700E系列中间继电器
DZ-700E系列中间继电器
