ZJ3-E系列快速中间继电器产品详细说明：

1.ZJ3-E系列快速中间继电器应用范围

ZJ3-E系列快速中间继电器(以下简称继电器)用于电力系统二次回路继电保护和自动控制线路中,用来增加保护和控制回路的触点数量和触点容量。
2.主要技术数据
额定工作电压：220V、110V、48V、24V。
额定工作电流：0.25A、0.5A、lA、2A、4A。
额定保持电流：0.25A、0.5A、IA、2A、4A。
接点形式：8动合；4动合4动断；6动合2动断。
动作值：电压型继电器的动作电压为50-70％的额定电压值；电流型继电器的动作电流不大于80％额定电流。
保持值：保持电流保持时不大于80％额定保持值；电压保持绕组的继电器，保持电压不大于70％额定保持值。
返回值：不小于额定值的5％。
动作时间：不大于7ms。
功率消耗：不大于8W。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

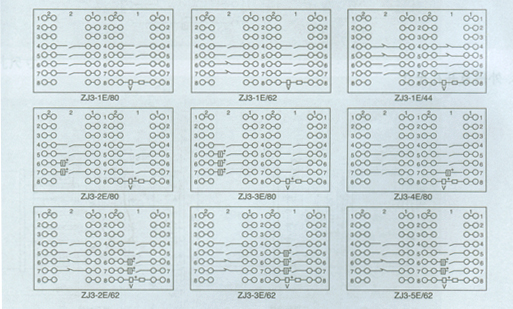

3.内部接线图

4.外形及开孔尺寸
