DSJ-10系列时间继电器产品详细说明：

1、应用范围

　DSJ-10系列时间继电器用于交流操作的继电保护和自动化电路中，当电压大幅度降低或完全消失时，以产生必要的延时，属断电延时继电器。

2、主要技术数据

动作值：不大于70％额定电压。
返回值：不小于10％额定电压。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

产品型号	额定电压	延时整定范围	动作时间变差	功率消耗
DSJ-11	AC	0.1-1.3s	0.06s	15VA
DSJ-12	100V、110V	0.25-3.5s	0.12s
DSJ-13	220V、380V	0.5-9s	0.25s

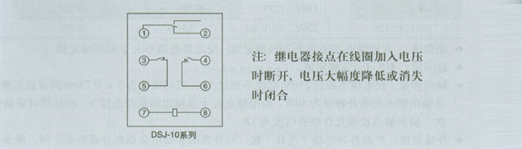

3.内部接线

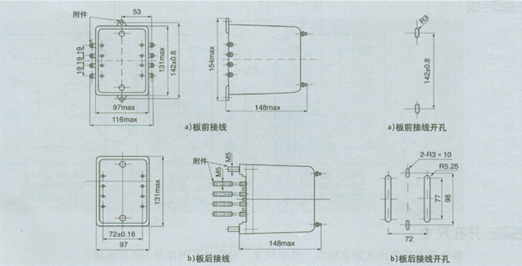

4.外形及开孔尺寸
