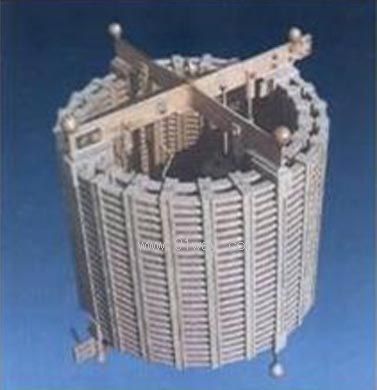

XZK系列阻波器产品详细说明：

1、XZK系列阻波器由电感形式的主线圈、调谐元件及避雷器组成，串联在高压输电线上载波信号连接点与相邻的电力系统元件（如母线、变压器等）之间,用以阻塞高频信号向通信方向传送，从而达到高频通信的稳定传输。为传输遥测、遥控、继电保护信号、电话、电传等信号提供载波通道。产品技术条件符合GB/T7330国标和IEC353国际标准。
2、结构性能
阻波器由主线圈、调谐元件和 避雷器组成。
主线圈用裸铝扁线绕制而成，根据额定电流等级，设计成径向双层，匝间用玻璃钢垫块绝缘。（B级耐热），径向层间用玻璃钢工字形撑条间隔，经绝缘净漆，热固化处理，具有良好的整体强度。
主线圈用上下吊架夹持，用若干根玻璃钢绝缘螺杆和无磁性钢拉杆紧（每根抗拉强度大于110KN），调谐元件和避雷器装于其中。
调谐元件由电容器、调谐电感和电阻组成，与主线圈电感构成谐阵电路，对载波频率呈高阻抗，对于工频电流呈低阻抗。其中电容器，根据绝缘要求分别采用30KV-120KV耐压的薄膜介质电容器，调谐电感用高绝缘绕组线绕制成空芯线圈，经浸漆和灌封处理，具有防潮和耐高电压性能。
避雷器采用符合JB/T6479-92《交流电力系统线路阻波器用有串联间隙金属氧化物避雷器》标准的专用避雷器。其功能是在大气雷电或操作过电压时，限制在一定范围内，以保护主线圈和调谐元件。

3.XZK系列阻波器工作环境
使用地点：户外；
环境温度：－50～＋55℃
相对湿度：不大于90%；
最大覆雪厚度：30mm
最大覆冰厚度：15mm
最大风速：50m/s
污秽等级：Ⅲ级
地震烈度：10度
水平加速度：0.2g
垂直加速度：0.1g
海拔高度：不大于5500m；
工业频率：50Hz；
大气环境：无损坏性气体或过量的粉尘；
4、安装说明
A、挂式安装
中小型阻波器为中心单吊环，大型阻波器为单吊点、双吊点、三吊点供用户选择。中小型阻波器可用绝缘子串直接挂装在输电线上，也可悬挂于龙门架上。在大风地区，阻波器上的下吊环可用绝缘子串倒V形固定，以免阻波器晃动引起事故。挂式安装时，阻波器接线端子的上下连接线长度应适当，使阻波器保持垂直状态。
B、座式安装
中小型阻波器为单点支持式，大型阻波器为多点支持式。安装时由用户把座架等附件安装于阻波器下吊架的固定板上。座架下部与支柱绝缘子连接固定。小型阻波器也可直接座装在耦合电容上端。
阻波器使用条件：
使用地点：户外；
环境温度：－50～＋55℃
相对湿度：不大于90%；
最大覆雪厚度：30mm
最大覆冰厚度：15mm
最大风速：50m/s
污秽等级：Ⅲ级
地震烈度：10度
水平加速度：0.2g
垂直加速度：0.1g
海拔高度：不大于5500m；
工业频率：50Hz；
大气环境：无损坏性气体或过量的粉尘；

4、XZK系列阻波器频率范围 单位：KHz

	频段号					单频最低频率
电感量	1	2	3	4	5	6KHZ	4KHZ
0.2mH	260/500	224/360	192/228	144/196	130-170	95	79
0.3mH	208/500	172/300	124/268	128/184	120/164	78	65
0.5mH	160/500	124/268	100/168	84/124		62	51
1.0mH	84/500					45	40
1.5mH	64/500	40/84				32
2.0mH	40/500

阻波器使用条件：
使用地点：户外；
环境温度：－50～＋55℃
相对湿度：不大于90%；
最大覆雪厚度：30mm
最大覆冰厚度：15mm
最大风速：50m/s
污秽等级：Ⅲ级
地震烈度：10度
水平加速度：0.2g
垂直加速度：0.1g
海拔高度：不大于5500m；
工业频率：50Hz；
大气环境：无损坏性气体或过量的粉尘；

XZK系列阻波器型号及技术参数

型号	额定电流 A	额定电感 mH	额定短时电流			强度 kg
			有效值 kA	持续时间 s	半波峰值 kA		直径 mm	高度 mm	重量 kg
XZK-200-0.5/5	200	0.5	5	1	12.8	600	500	538	20
XZK-200-1.0/5	200	1.0	5	1	12.8	600	500	775	28
XZK-400-0.5/10	400	0.5	10	1	25.5	1000	530	560	45
XZK-400-1.0/10	400	1.0	10	1	25.5	1000	608	740	65
XZK-400-2.0/10	400	2.0	10	1	25.5	1000	608	902	90
XZK-500-0.5/12.5	500	0.5	12.5	1	32	600	460	560	55
XZK-500-1.0/12.5	500	1.0	12.5	1	32	1000	640	740	80
XZK-500-2.0/12.5	500	2.0	12.5	1	32	1000	640	902	102
XZK-500-0.5/16	630	0.5	16	2	40.8	1000	550	652	54
XZK-500-1.0/16	630	1.0	16	2	40.8	1000	666	860	101
XZK-500-2.0/16	630	2.0	16	2	40.8	1000	772	1086	139
XZK-630-0.5/16	630	0.5	16	2	40.8	1000	550	652	54
XZK-630-1.0/16	630	1.0	16	2	40.8	1000	666	860	101
XZK-630-2.0/16	630	2.0	16	2	40.8	1000	772	1086	139
XZK-630-0.5/20	630	0.5	20	2	51	1000	540	820	80
XZK-630-1.0/20	630	1.0	20	2	51	1000	825	980	140
XZK-630-2.0/20	630	2.0	20	2	51	1000	825	1350	189
XZK-630-0.5/25	1000	0.5	25	2	63.75	1000	550	850	110
XZK-630-1.0/25	1000	1.0	25	2	63.75	1000	845	1100	170
XZK-630-2.0/25	1000	2.0	25	2	63.75	1500	845	1450	230
XZK-800-0.5/20	800	0.5	20	2	51	1000	540	820	85
XZK-800-1.0/20	800	1.0	20	2	51	1000	825	980	145
XZK-800-2.0/20	800	2.0	20	2	51	1500	825	1350	200
XZK-800-0.5/25	1000	0.5	25	2	63.75	1000	550	850	110
XZK-800-1.0/25	1000	1.0	25	2	63.75	1000	845	1100	170
XZK-800-2.0/25	1000	2.0	25	2	63.75	1500	845	1450	230
XZK-800-0.5/31.5	1250	0.5	31.5	3	80.4	1000	940	870	150
XZK-800-1.0/31.5	1250	1.0	31.5	3	80.4	1500	940	1050	200
XZK-800-2.0/31.5	1250	2.0	31.5	3	80.4	2000	940	1450	310
XZK-1000-0.5/25	1000	0.5	25	2	63.75	1000	550	850	120
XZK-1000-1.0/25	1000	1.0	25	2	63.75	1000	845	1100	180
XZK-1000-2.0/25	1000	2.0	25	2	63.75	1500	845	1450	250
XZK-1000-0.5/31.5	1250	0.5	31.5	3	80.4	1000	940	870	150
XZK-1000-1.0/31.5	1250	1.0	31.5	3	80.4	1500	940	1050	200
XZK-1000-2.0/31.5	1250	2.0	31.5	3	80.4	2000	940	1450	310
XZK-1000-0.5/40	1250	0.5	40	2	102	1000	845	1200	220
XZK-1000-1.0/40	1250	1.0	40	2	102	1500	1010	1400	320
XZK-1000-2.0/40	1250	2.0	40	2	102	2000	1010	1650	495
XZK-1250-0.2/31.5	1250	0.2	31.5	3	80.4	1000	825	850	140
XZK-1250-0.5/31.5	1250	0.5	31.5	3	80.4	1000	940	870	152
XZK-1250-1.0/31.5	1250	1.0	31.5	3	80.4	1500	940	1050	235
XZK-1250-2.0/31.5	1250	2.0	31.5	3	80.4	2000	940	1450	355
XZK-1250-0.5/40	1250	0.5	40	2	102	1000	845	1200	220
XZK-1250-1.0/40	1250	1.0	40	2	102	1500	1010	1400	320
XZK-1250-2.0/40	1250	2.0	40	2	102	2000	1010	1650	495
XZK-1250-0.5/50	1250	0.5	50	3	127.5	1500	1250	1258	290
XZK-1250-1.0/50	1250	1.0	50	3	127.5	2500	1250	1410	415
XZK-1250-2.0/50	1250	2.0	50	3	127.5	3000	1350	1650	590
XZK-1600-0.5/40	1600	0.5	40	3	102	1000	845	1258	340
XZK-1600-1.0/40	1600	1.0	40	3	102	1500	1010	1410	330
XZK-1600-2.0/40	1600	2.0	40	3	102	2000	1010	1650	550
XZK-1600-0.5/50	1600	0.5	50	3	127.5	1500	982	1258	370
XZK-1600-1.0/50	1600	1.0	50	3	127.5	2500	1180	1410	515
XZK-1600-2.0/50	1600	2.0	50	3	127.5	3000	1480	1650	635
XZK-2000-0.5/50	2000	0.5	50	3	127.5	1500	982	1258	400
XZK-2000-1.0/50	2000	1.0	50	3	127.5	2500	1180	1410	580
XZK-2000-2.0/50	2000	2.0	50	3	127.5	3000	1480	1650	800
XZK-2500-0.5/50	2500	0.5	50	3	127.5	1550	1082	1258	450
XZK-2500-1.0/50	2500	1.0	50	3	127.5	2500	1280	1410	680
XZK-2500-2.0/50	2500	2.0	50	3	127.5	3000	1680	1650	950
