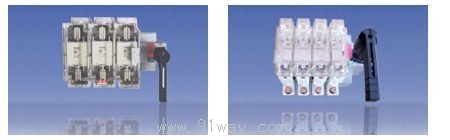

HGLR系列隔离开关熔断器组产品详细说明：

HGLR系列隔离开关熔断器组用途及特征

HGLR-I型是模块式设计结构。
　　确保带负载接通与断开，可靠的过电流与短路安全断开保护。明显可见断开状态。有二极、
　　三极、四极（三极+可通断中性极）。按熔断器分为63 400A共11个规格。

结构与操作形式
　　直接正面操作：手柄安装在开关正面
　　直接侧面操作：手柄安装在开关右侧（需要手柄在左侧的单独说明）。
　　柜外正面操作：手柄安装在配电柜柜门外的正面。
　　柜外侧面操作：手柄安装在配电柜外的右侧（需要左侧的单独说明）。

HGLR系列隔离开关熔断器组技术参数

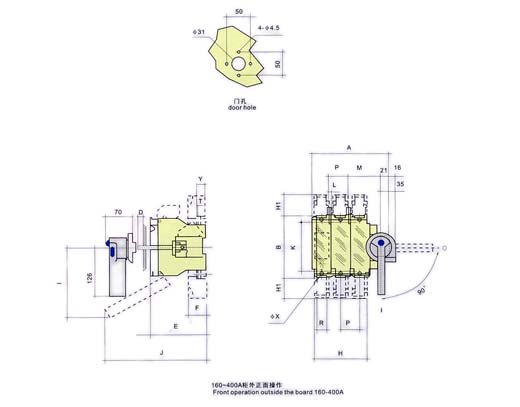

规格	熔断器尺码	外型尺寸与安装尺寸
HGLR-160～400		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	X	Y
160/3	0～00	159	120	20～30	127	28	103	21	145	171	127	5	67	36	20	2.5	8.5	19
160/4	0～00	195	120	20～30	127	28	139	21	145	171	127	5	67	36	20	2.5	8.5	19
150/3	1	236	160	20～30	146	31	177	17.5	179	245	162	5.5	93	60	32	2.5	11	19
250/4	1	296	160	20～30	146	31	238	17.5	179	245	162	5.5	93	60	32	2.5	11	19
400/3	2	281.5	172.5	20～30	149	31	198	16	202	255	172	7	122	66	50	3	11	25
400/4	2	347.5	172.5	20～30	149	31	264	16	202	255	172	7	122	66	50	3	11	25

HGLR系列隔离开关熔断器组
