BS-15、16、17型时间继电器(以下简称继电器)作为延时控制元件，用于继电保护与自动控制系统中，使被元件按预定的延时时间动作。
BS-15为单延时；DS-16为单延时具有电摘自保持触点；BS-17为双延时带一个或二个电流保持，也可无保持绕组。
　
2.BS-15.16.17型时间继电器主要技术数据
额定电压：DC 220V、110V、48V。
额定保持电流：lA。
延时整定范围：BS-17 0.1-3.0s、0.1-5.0s、0．5-10s、2-20s(1-4种延时规格)；BS-15、16 0.1-3.0s、1.0-4.5s、13.1-5s、1.8-20s、3-30s(1-5种延时规格)
延时一致性误差：不大于平均值的1．5％。t功率消耗：不大于9W。
触点容量：正电压不超过250V,电流不超过5A，时间常数为5+0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能町靠动作及返回5 x 104次。输山触点长期允许接通电流为5A。
介质强度：产品各导电端于连在一起，对外露的非带电金属邮分或外壳之间，能砾受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
型号末端带“C”属K期带电型继电器，具有外附电阻(电阻规格见表)

　

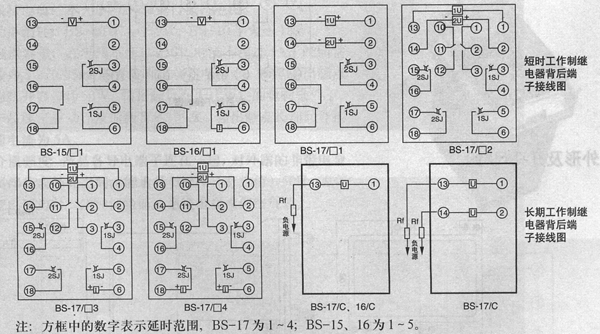

3.内部接线



BS-15.16.17型时间继电器
