产品名称：

DZMF系列电磁制动器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 电磁制动器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

DZMF系列电磁制动器产品详细说明：

DZMF系列（通电制动型）电磁制动器是一种特殊结构的通电制动器，它可与Y、Y2或Y3系列电机配套派生成YEJF系列新型通电制动电机，适合于需特殊制动功能要求的各种传动机械设备，通过自动控制等手段，可获得最佳的制动效果。它也可直接配套与各种需制动的机械设备。

工作原理：
DZMF系列电磁制动器主要部件有磁轭、线圈、摩擦片、衔铁、调节螺母。当线圈通电时，产生吸力将衔铁吸合，与摩擦片接触，产生摩擦力矩，使旋转的部件迅速制动。当线圈断电后，衔铁在复位弹簧的作用下，制动被迅速解除，它没有空载制动力矩，不适应具有重力下垂或移动的升降机械设备。

DZMF系列电磁制动器属于自冷的冷却方式，通电时间短，线圈的耐温等级为F级，具有性能稳定、可靠、安装调节方便、制动力矩大及使用寿命长等特点。

配电机型号	71	80	90	100	112	132	160	180
制动器规格代号	DZMF05	DZMF10	DZMF20	DZMF40	DZMF45	DZMF80	DZMF160	DZMF200
额定静制动力矩（Nm）	5	10	20	40	45	80	160	200
制动时间　　　（s）	0.15					0.20	0.25
励磁功率　　　（W）	20	30	40	50		60	80	100
额定工作电压DC（V）	24V
允许最高转速(r/min)	4000						2000
最大磨损间隙　(mm)	1.0					1.2

注：额定工作电压可根据用户需要设计。

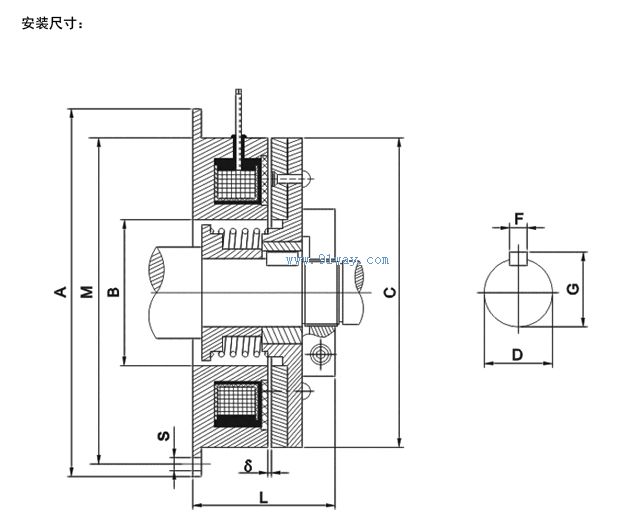

尺寸/规格	A	M	B	C	n×S	L	D	F	G
DZMF05	80	72	35	74	3-φ6	35	15	5	16.2
DZMF10	105	95	42	92	3-φ7	40	19.8	6	21.6
DZMF20	130	118	52	107	3-φ7	50	24.8	8	28.1
DZMF40	150	137	62	126	3-φ9	55	29.5	8	32.8
DZMF45	150	137	62	126	3-φ9	55	29.5	8	32.8
DZMF80	190	175	80	168	3-φ11	56	39.5	12	42.8
DZMF160	230	215	100	212	6-φ10	61	44.5	12	47.8
DZMF200	230	215	100	212	6-φ10	61	44.5	12	47.8

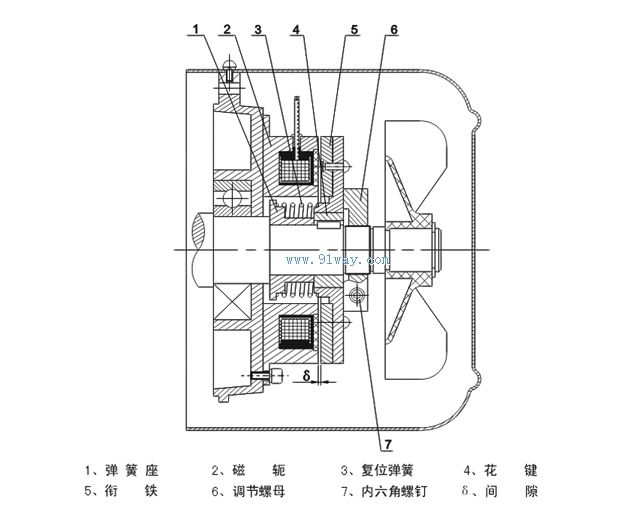

结构、安装调试示意图：

调试方法：
1、工具：内六角扳手、勾头扳手和塞尺
2、方法：根据“δ”附表，选择对应于最大磨损间隙的塞尺厚度，插入间隙“δ”内检查数值，当大于最大磨损间隙时，应进行间隙调整。选择对应于工作间隙的塞尺厚度，用内六角扳手放松内六角螺钉（7），使调节螺母（6）可以旋动，将塞尺插入间隙“δ”内，向里旋进调节螺母（6）压住塞尺薄片，然后旋动电机转子，检查衔铁（5）与磁轭(2)没有发生摩擦，再用内六角扳手紧固内六角螺钉（7），拔出塞尺即可。
制动器行程间隙“δ”，距离大小，直接影响力矩、制动时间。调试时应认真、细心。　附表“δ”值

制动器型号	制动电机型号	工作间隙(mm)	最大磨损间隙（mm）
DZMF05	YEJF71	0.45～0.55	1.0
DZMF10	YEJF80
DZMF20	YEJF90
DZMF40	YEJF100
DZMF45	YEJF112
DZMF80	YEJF132	0.65～0.75	1.2
DZMF160	YEJF160
DZMF200	YEJF180

注意事项：
1、制动器额定工作电压为直流电源，接线时请按制动器铭牌电压正确接入；
2、磁轭与摩擦盘之间的间隙不得有油污，必须保持干燥清洁；
3、电机轴向不得有窜动。

DZMF系列电磁制动器（示意图）
