SS-21A型时间继电器产品详细说明：

1.应用范围

　SS-21A型时间继电器(以下简称继电器)适用于各种继电器保护及自动控制线路中，使被控制的元件得到所需要的高精度延时。

3.型号

型号	额定电压	额定范围	额定级差	触点型式
SS-21A	DC　220V	0.01-0.99s	0.01s	1幅瞬动转换 1幅延时转换
	DC　110V	0.1-9.9s	0.1s
	DC　48V	1-99s	1s

　
动作电压：不大于70％额定电压。
返回电压：不小于5％额定值。
整定误差：不大于±1％最大整定值+0.050so
延时一致性：不大于0.2％最大整定值+0.050s。
功率消耗：不大于12W。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

外附电阻规格表：

型号	额定电压	规格
SS-21A	DC　220V	3.6kΩ
	DC　110V	1.7kΩ
	DC　48V	0.5kΩ

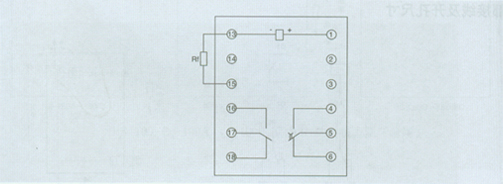

3.内部接线

　

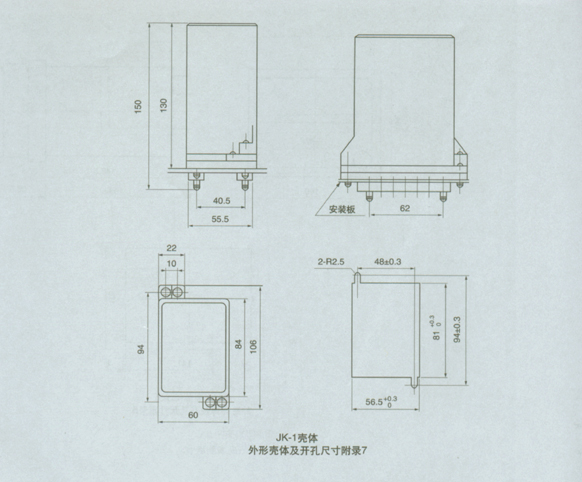

4.外形及开孔尺寸

SS-21A型时间继电器
