产品名称：

A-VSM800DAT系列霍尔电压传感器

型号规格：

A-VSM800DAT系列霍尔电压传感器

产品类别：

常规产品 -- 低压电器 -- 电压传感器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

A-VSM800DAT系列霍尔电压传感器产品详细说明：

A-VSM800DAT系列霍尔电压传感器电参数
	型号	A-VSM100DAT	A-VSM220DAT	A-VSM380DAT	A-VSM500DAT	A-VSM800DAT
VPN	原边额定输入电压	100(AC)	220(AC)	380(AC)	500(AC)	800(AC)	V(rms)
VP	原边电压测量范围	0～150%
ISN	副边额定输出电流	20±1%(DC)					mA
I0	零点失调电流	4(DC)					mA
RM	测量电阻	54～580					Ω
VC	电源电压	+24(±5%)					V
Vd	绝缘电压	在原边与副边电路之间2.5KV有效值/50Hz/1分钟
εL	线性度	<0.2					%FS
X	精度	TA =25℃ ±0.8					%
IOT	失调电流温漂	VP=0 TA =-25～+85℃ <±0.005					mA/℃
Tr	响应时间	<20					ms
TA	工作环境温度	-25～+85					℃
TS	贮存环境温度	-40～+100					℃
	标准	Q/320115QHKJ01-2010

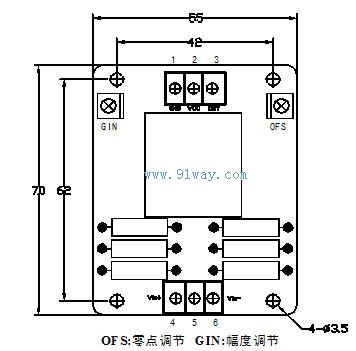

外形尺寸（mm）

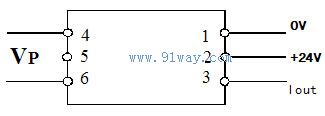

外部接线图

使用说明
1、传感器错误的接线可能导致模块损坏。传感器通电后，待测电压从传感器输入端接入，即可在输出端测得相应的电流值。
2、可按用户需求选择电压输出的传感器。
3、传感器的输出幅度可根据用户需求进行适当的调节。

A-VSM800DAT系列霍尔电压传感器

A-VSM800DAT系列霍尔电压传感器（示意图）
