 产品名称： CSM1000SH型霍尔电流传感器
型号规格： CSM1000SH型霍尔电流传感器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 电流传感器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
CSM1000SH型霍尔电流传感器产品详细说明：
CSM1000SH型霍尔电流传感器电参数


型号
CSM1000SH

IPN
原边额定输入电流(rms)
1000
A
IP
原边电流测量范围(DC)
0～±2000
A
ISN
副边额定输出电流
200±0.25%
mA
KN
匝数比
1:5000

RM
测量电阻(TA=25℃)
VC=±15V  IP=±1000               0~30
Ω

VC=±15V  IP=±1200               0~20
Ω

VC=±24V  IP=±1000               0~75
Ω

VC=±24V  IP=±2000               0~15
Ω
VC
电源电压
  ±15～±24(±5%)
V
IC
电流消耗
VC=±24V                       18+Is
mA
Vd
绝缘电压
在原边与副边电路之间6kV有效值/50Hz/1分钟

εL
线性度
<0.1
%FS
I0
零点失调电流
TA =25℃                      <±0.25
mA
IOT
失调电流温漂
IP=0  TA =-25～+85℃           <±0.005
mA/℃
Tr
响应时间
90%IPN                                   <1
μs
di/dt
跟随精度
>100
A/us
f
频带宽度(-1dB)
DC～100
kHz
TA
工作环境温度
-25～+85
℃
TS
贮存环境温度
-40～+100
℃
RS
副边线圈内阻(TA=25℃)
37
Ω

标准
Q/320115QHKJ01-2010

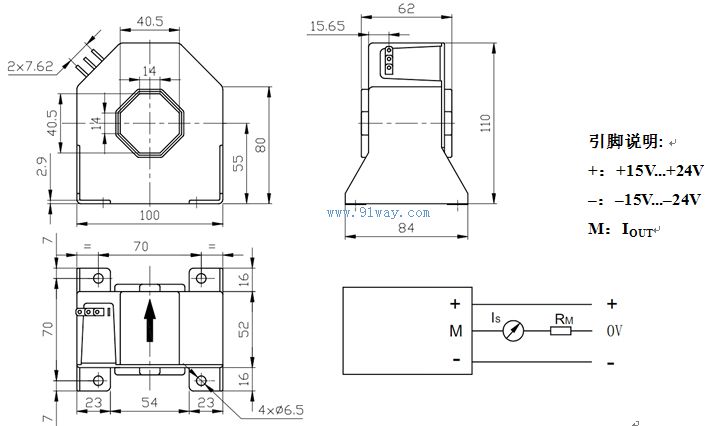

CSM1000SH型霍尔电流传感器安装尺寸及接线图
CSM1000SH型霍尔电流传感器

CSM1000SH型霍尔电流传感器
CSM1000SH型霍尔电流传感器（示意图）
