 产品名称： CSM300E系列霍尔电流传感器
型号规格： CSM300E系列霍尔电流传感器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 电流传感器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
CSM300E系列霍尔电流传感器产品详细说明：
CSM300E系列霍尔电流传感器电参数


型号
CSM050E
CSM100E
CSM200E
CSM300E

IPN
原边额定输入电流
50
100
200
300
A
IP
原边电流测量范围
0～±75
0～±150
0～±300
0～±350
A
ISN
副边额定输出电流
50
100
100
150
mA
KN
匝数比
1:1000
1:1000
1:2000
1:2000

RM
测量电阻(额定输入电流时)
0～200
0～200
0～80
0～50
Ω
VC
电源电压
±15(±5%)
V
IC
电流消耗
VC=±15V                     10+Is
mA
Vd
绝缘电压
在原边与副边电路之间3KV有效值/50Hz/1分钟

εL
线性度
<0.1
%FS
X
精度
TA =25℃                      ±0.7
%
I0
零点失调电流
TA =25℃                     <±0.20
mA
IOM
磁失调电流
IP→0                        <±0.30
mA
IOT
失调电流温漂
IP=0  TA =-25～+85℃          <±0.5
mA
Tr
响应时间
 <1
μs
f
频带宽度(-3dB)
DC～100
kHz
TA
工作环境温度
-25～+85
℃
TS
贮存环境温度
-40～+100
℃
RS
副边线圈内阻(TA=25℃)
12.5
12.5
27.5
27.5
Ω

标准
Q/320115QHKJ01-2010

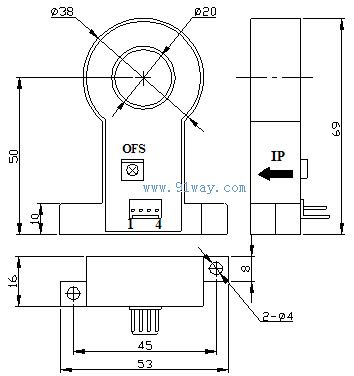

CSM300E系列霍尔电流传感器安装尺寸

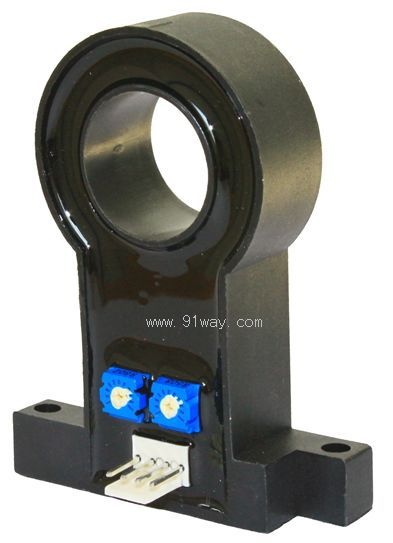

CSM300E系列霍尔电流传感器

CSM300E系列霍尔电流传感器
CSM300E系列霍尔电流传感器（示意图）
