SS-22型时间继电器产品详细说明：

1.应用范围

　SS-22型时间继电器(以F简称继电器)可用在交、直流操作的各种保护及自动控制电路中，特别是要求延时准确和需要功耗很低而整定范围甚宽的场合。

2.主要技术参数
额定电压：直流48V、110V、220V；交流48V、100V、110V、127V、220V、380V。
动作电压：直流不大于70％额定电压；交流不大于75％额定电压。
返回电压：不小于5％额定值。
整定误差：不大于±1％最大整定值。
延时一致性：不大r0.2％最大整定值。
延时范围：0.1-99.9s(级差0.1s)、l-999s(级差1s)、10-9990s(级差10s)、100—99900s(级差100s)
功率消耗：不大于5.5W。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
　介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

产品型号	额定电压	规格	数量
SS-22	DC　220V	RXYC-20-8.2kΩ	1
	DC　110V	RXYC-20-3.6kΩ	1
	DC　48V	RXYC-20-1kΩ	1

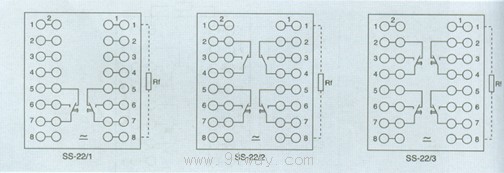

3.内部接线

　
4.外形及开孔尺寸
