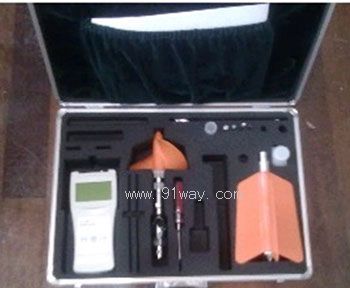

产品名称: LS20B型旋桨式流速仪
型号规格: LS20B型旋桨式流速仪
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 流速仪
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LS20B型旋桨式流速仪产品详细说明:
LS20B型旋桨式流速仪是一种在水文测验中进行流速测量的常规通用型仪器,用于江河、湖泊、水库、水渠等过水断面中预定测点的时段平均流速的测量,亦可用于压力管道以及某些科学实验中进行流速测量。
LS20B型旋桨式流速仪符合GB/T11826-2002《转子式流速仪》等相关国家标准。

广泛适用于水文测验、水利调查、农田灌溉、径流实验等,亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业或部门进行相关流速或流量的监测。

2 主要技术性能及参数
1) 旋桨回转直径: Φ125mm
2) 旋桨水力螺距b: 200mm(理论值)
3) 起转速度v0: 0.03m/s
4) 临界速度vk: 约0.13m/s (以实际检定值为准。据统计分析,vk远小于上述值。)
5) 测速范围: 0.05m/s~15m/s
6) 输出信号: 磁激式开关接点通断信号
7) 信号数/转子转数: 2/1(每1转2个信号)
8) 开关接点容量: DC U≤24V   I≤120mA
9) 接点工作次数: 1×107
10)全线相对均方差m: |m|≤1.5% (用于v≥vk时)
11)相对误差δ: |δ|≤5%(用于v<vk时)
12)工作水体环境: 水温0℃~+40℃  水深0.2m~50m  悬移质含沙量≤50kg/m3
13)贮存环境: 温度-25℃~+55℃   湿度≤90%
3 结构特征与工作原理LS20B型旋桨式流速仪由旋桨、旋转部件、身架部件、尾翼(或尾锥)等组成(参见图1)。
旋桨用于被动感受水流,在水流驱动作用力下,绕水平支承轴旋转。其回转直径为Φ125mm,理论水力螺距(机械导程)为200mm。
旋转部件(参见图2)由支承系统(参见图3)、密封系统(参见图4)、磁激式信号发生和传输系统(参见图5、图6)等组成。用于在旋桨推动作用力下,产生一定的角速度和磁激信号。
身架部件参与信号传输以及用于流速仪工作时的安装和固定,其安装孔径为Φ20mm。
尾翼用于流速仪工作时的定向和平衡。
流速仪工作时,旋桨受水流驱动产生回转,带动旋转部件的转子部分同步旋转,安装在转子上的两个磁钢激励干簧管产生通断信号。
4 安装水文测验中,流速仪安装方式大致有以下几种(参见图7、图8、图9、图10),仅供参考:
(1)测杆安装
浅水测流时,可选用CG20-1型测杆安装。测杆总长3m,每节1m;测杆上每2cm有一道刻线,每10cm有数字标识,作为测深和流速仪安装位置的标志。测杆上方有指针(方向标)以使流速仪对准流向。流速较高时,应安装尾翼,以确保流速仪准确定向和稳定;浅水、流速低时,可用尾锥替代尾翼。
注 CG20-1型测杆为产品选购附件。
(2)悬索安装
1)流速小于1m/s时,可选用转轴—悬索安装方式(铅鱼重量不小于30kg)。
注 转轴部件、联杆、绳钩等为产品选购附件。
2)流速1m/s~3m/s时,可用悬杆—悬索安装方式(铅鱼重量不小于50kg)。
注 悬杆(含悬杆螺钉、开口销)为产品选购附件。
(3)铅鱼杆安装
流速大于3m/s、水深大于10m时,可选择铅鱼杆安装方式。此时,应配装100kg以上的重型铅鱼,以减少悬索偏角。
为保证流速仪入水瞬间的平稳性,可从尾翼牵引螺钉处引一细绳与悬索相连。
注 悬挂部件为产品选购附件。
5 使用、操作及维护流速仪的使用应严格按照SL443-2009《水文缆道测验规范》、GB50179-93《河流流量测验规范》及其它相关水文测验规范的有关规定执行。
5.1 使用前的准备流速仪入水使用前,应进行以下简单测试:
(1)灵敏度测试
1)对准旋桨迎水面轻缓而均匀地吹气,旋桨应能轻松起转,无卡顿现象;
注 该项测试在很大程度上取决于使用者的实际经验,应反复测试,熟练掌握,以便今后有所比较。
2)用手快速拨转旋桨,应无急停现象。
(2)信号测试
使用计数器或音响器、万用表等进行测试,信号应准确、可靠。
