S-18Ⅱ型固体时间继电器(以下简称继电器)适用于各种交、直流自动化控制电路，作为时间控制元件，延时接通延时分断或间隔通断被控电路。本继电器由数字电路和小型大功率通用继电器组成。具有精度高、稳定性好，输出触点容量大等特点。本继电器采用盒式结构，在安装方式上选择了安装轨兼安装板式，具有耐振动能力强、结构美观、安装方便等优点。

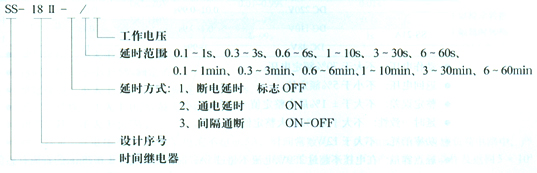

2.型号




3.主要技术参数
 电源电压：交流24V、36V、48V、110V、220V、380V；直流12V、24V、48V、110V、220V。
 动作时间误差：不大于1％。
 输出触点：两组常开常闭转换。
 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
 介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

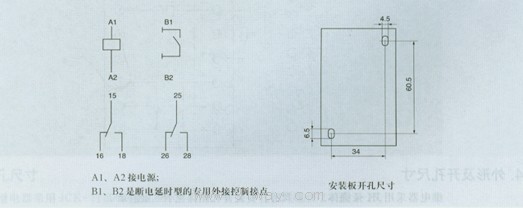

4.内部接线及开孔尺寸

SS-18II型固体时间继电器
