SS-61、62型时间继电器产品详细说明：

1.应用范围
SS-61、62型时间继电器主要用于各种控制和继电保护电路中，达到自动延时转换电路的目的。

2.主要技术参数
额定电压：AC50Hz，220V、 127V、 110V、 100V；DC 220V、 110V、48V、24V；
延时整定范围：1-999s。
延时极差：1s。
触点形式：二副延时转换。
动作值：SS-61动作电压不大于85％的额定电压(交流动作)；SS-62动作电压不大于70％的额定电压(直流动作)。
返回值：返回电压不小于5％额定电压。
整定误差：1-9s不大于±3％；10-9999s不大于±1％。
动作延时一致性：不大于整定值的1％。
功率消耗：SS-61不大于4VA；SS-62不大于6.6W。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

电源电压（V）	外附电阻规格	数量	接线端子
220	RXYC-20-3.6kΩ	2	①与⑦　②与⑧
110	RXYC-20-1.8kΩ	2	①与⑦　②与⑧
48	RXY-20-820kΩ	2	①与⑦　②与⑧
24	不接

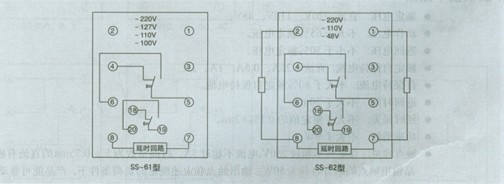

3.内部接线

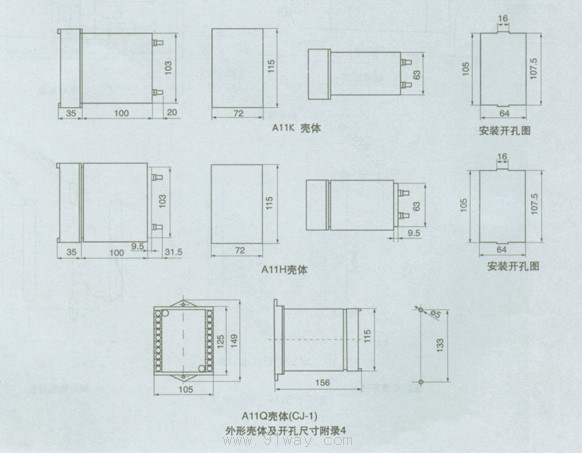

4.SS-61、62型时间继电器外形及开孔尺寸

SS-61、62型时间继电器
