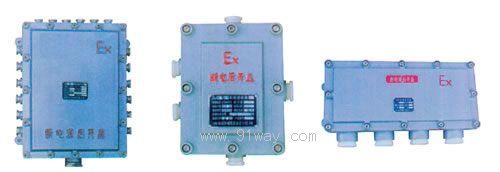

Jxd防爆接线箱产品详细说明：

Jxd防爆接线箱适用范围
爆炸性气体环境：1区、2区
场所中危险气体或蒸气：IIA、IIB
温度组别：T1-T6
户内、户外

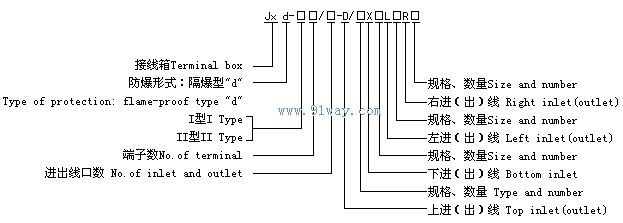

Jxd防爆接线箱型号含义 Type designation

产品特点
可适用于400V/230V及以下线路中作为连接各种电器、仪表设备的分线、接线之用，也可作自控或通讯的信号或电源线的连接。
铸铝合金外壳。表面喷塑。
端子、出线方向。数量及公称直径可变化。
钢管或电缆布线，电缆布线须配电缆密封接头。

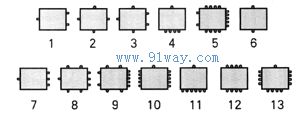

结构形式 Structure

代号Code	a	b	c	d	e
规格Type	G1/2"	G3/4"	G1"	G1 1/4"	G1 1/2"

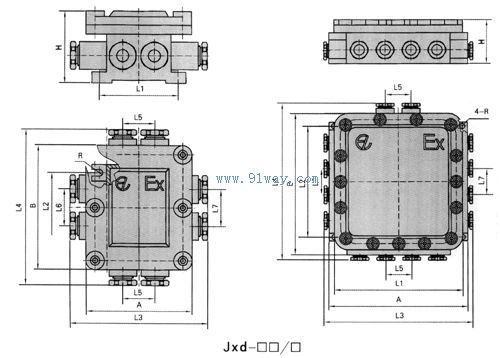

Jxd防爆接线箱外形及安装尺寸 Outline and Mounting Dimensions

型号及规格 Model and size	端子数 Number	结构形式 Structure type	进出口形式 Type of inlet and outlet	外形及安装尺寸(mm)Dimensions(mm)
				L1	L2	L3	L4	L5	L6	L7	R	A	B	H
Jxd-I4/3	4	1	2*a,1*b	85	75	150				40	3.5	115	135	78
Jxd-I4/4	4	2	3*a,1*b	85	75	150	170				3.5	115	135	78
Jxd-I4/5	4	3	4*a,1*b	85	75	150	170			40	3.5	115	135	78
Jxd-I6/5	6	3	4*a,1*b	84	107	150	201			55	3.5	115	166	78
Jxd-I8/4	8	7	3*b,1*c	135	145	210				55	3.5	170	220	89
Jxd-I8/5	8	3	4*b,1*c	135	145	210	260			65	3.5	170	220	89
Jxd-I8/8	8	3	7*b,1*c	135	145	210	260	65		55	3.5	170	220	89
Jxd-II6/4	16	7	3*b,1*c	145	235	210				80	4.5	170	220	89
Jxd-II6/5	16	3	4*b,1*e	145	235	210	350			95	4.5	170	315	89
Jxd-II6/8	16	8	7*b,1*e	145	235	210	350	55		80	4.5	170	315	89
Jxd-II6/11	16	9	9*b,2*e	145	235	210	350	55	120	475	4.5	170	315	89
Jxd-I24/4	24	7	3*b,1*e	205	260	260				80	4.5	220	340	89
Jxd-I24/5	24	3	4*b,1*e	205	260	260	375			120	4.5	220	340	89
Jxd-I24/8	24	8	7*b,1*e	205	260	260	375	75		80	4.5	220	340	89
Jxd-I36/15	36	5	13*b,2*e	275	260	330	380	60	140	52	4.5	295	345	95
Jxd-II3/2	3	6	2*e	62	120		210				4.5	120	144	75
Jxd-III2/5	12	4	4*b,1*e	198	120	172		45			4.5	240	136	80
Jxd-III2/8	12	11	8*e	198	120		184	45			4.5	240	164	80
Jxd-III8/7	18	12	4*b,1*e	274	120		172	43			4.5	318	144	80
Jxd-II30/11	30	10	10*b,1*e	190	266	275	350		50	50	5	224	286	85
Jxd-II36/13	36	13	12*b,1*e	248	215	315	360	50	50	50	5	268	274	85

注：
额定电流≤20A。大于20A时订货时说明。
