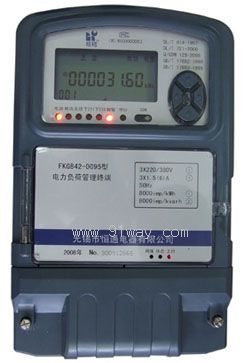

FKGB42-0095型电力负荷管理终端产品详细说明：

FKGB42-0095型电力负荷管理终端采用高性能32位嵌入式RISC CPU硬件平台，嵌入式实时操作系统，可利用移动公网GPRS/CDMA或其它通讯方式和电力负荷管理主站进行通讯。终端按照主站发来的计划用电指标实施当地功率和电量控制，还可以直接接收主站的遥控命令来控制用户的负荷。终端可将用户的用电参数、执行负荷控制的结果以及终端运行中的一些重要信息和告警信息主动上报或者响应召测上报。终端支持多种规约的电能表数据采集,终端采用点阵液晶显示,菜单驱动,操作简单直观。作为负荷控制与管理系统中的智能采集执行终端，广泛应用于大用户、变电站、配变电站，为有序用电、安全用电、用电稽查等提供可靠技术手段。

FKGB42-0095型电力负荷管理终端主要功能：
1、计量功能:
1)计量总及各费率的正、反向有功电量。
2)计量总及各费率的无功四象限电量、任意两象限无功电量绝对值之和。
3)计量总及各费率的正向有功、无功最大需量及其发生的时间。
4)三相电压有效值。
5)三相电流有效值。
6)三相功率因数和总功率因数。
7)三相瞬时有功功率和瞬时无功功率。
2、测量功能
终端的数据采集源主要有本终端计量数据，其他电能表脉冲输出、RS485输出（计量表计、交流采样装置或其它智能装置）及开关辅助触点、门接点等。可测量电压、电流、功率、电量、功率因数、最大需量等交流量。
2.1采集量:
1)本地计量数据
2)4路脉冲量输入
3)4路开关量输入（开关辅助触点、门接点）
4)RS485接口的智能装置输入。
2.2 采集周期
脉冲采集计算周期为1分钟。跳闸开关辅助触点采样周期为1秒，终端对计量表计数据采样周期默认为15分钟,1分钟－60分钟范围内可设。脉冲功率和计算方式采用近似1分钟计算平均功率，同时刷新显示。
2.3采集生成的数据
负荷管理终端采集和计算生成的数据分为以下几大类。
(1)实时和当前数据
(2)历史日数据
(3)历史月数据
3、参数整定和查询:
终端接收并保存主站设置的参数
4、遥控跳合闸功能:
终端按照主控站下发的控制命令对终端进行控制。主台下发的遥控命令包括控制轮次、告警时间、控制（限电）时间。
5、当地闭环控制
5.1功率控制
客户终端内部开关按负荷类别分为几个轮次，功控投入时，自动记录当前负荷值，当负荷超过定值时，终端按已投入的轮次顺序及延迟时间自动跳闸，使其负荷下降到定值以下,并记录当前负荷值。当功率在定值以下，剩下的轮次开关不再跳闸。
功率控制包含时段功控、厂休控、营业报停控、当前功率下浮控。在时段控与厂休控、当前功率下浮控有效的情况下，当前功率下浮控优先、营业报停控、厂休控次之、时段控优先级最低。实现以上功率控制时，各类功率定值先要与保安定值比较，如大于保安定值就按各自定值执行，如小于保安定值就按保安定值执行，如主台没有下发保安定值，终端默认为通信规约中所支持的最大数。
5.2月电量控制
在月电控投入情况下，当用户的实际月用电量达到月电量定值的80%，终端自动进行声光报警，报警每日二次（10点、15点）．当实际月用电量超过月电量定值时，终端将按已投入的轮次顺序及延迟时间（1分钟）自动跳闸，限制用户再用电。终端同时记录月电量告警时间及实际电量和跳闸结束的时间、电量；当月电量控制解除或次月首日零点时，自动允许合闸。
6、购电量控制
1)购电控基本参数
终端保存主站下发的以下参数：购电单号、本次购电量、购电方式（追加或刷新）、告警电量门限值、跳闸门限电量。
2)购电控的过程说明
(1)主台发送购电单号、购电量、告警电量、跳闸电量、并设置购电控投入、设置电控轮次。
(2)当终端处在非保电状态，启动控制。
(3) 购电控恢复合闸的条件。
7、保电功能
当终端处于保电投入时，不输出任何跳闸信号，但终端控制逻辑照样执行。
终端在某一段时间内未收到主台的召测命令时，终端会自动进入保电状态，该时间为终端无通信自动保电时间，该时间主台可以设置。
终端失电大于两分钟即为停电，终端此时上电会自动进入保电状态，保电时间为10分钟。
以上保电状态均可以通过主站下发保电解除命令退出保电状态。
8、剔除功能
当终端收到剔除投入命令后，对于任何广播命令或终端组地址命令（对时命令除外）均不响应。
9、通话功能
1）广播通话：主站可通过设置命令向各终端广播式通话。
2）选址通话：主站根据需要通过设置命令和某一终端进行通话，其它终端不应听到。
3）禁止通话：主站可通过命令闭锁终端的通话功能。
10、抄表功能
远方抄表系统是一个集电表数据采集、召测、存库、共享，以达到为电费、计量、生技等数据应用部门服务的自动化系统。
1．终端对电表数据的采集方式:定时抄表, 抄表日抄表； 根据需要；终端可保存31个抄表日数据；根据抄电表原始信息的特殊需要，提供电表数据透明传输功能。
2．电表数据存储:终端中将存储定时采集的电表数据，按照标准格式进行统一存放。
11、终端交流采样数据
终端通过交流采样装置来实现反窃电监测、电压监测等功能。
12、数据转发
终端具有将主站命令转发给下属智能装置（如电表、交流采集装置）并将智能装置的返回数据信息传送给主站的功能。
13、本地维护
终端具有本地维护接口，本地维护接口的通信规约与远程通信接口的通信规约相同，本地维护功能主要提供给用户，满足需求侧管理要求，安装维护人员也可通过本地维护接口实现终端与现场调试设备的通信，进行终端参数和运行数据的现场查询，这些数据包括终端或测量点参数、实时数据、历史日数据、历史月数据。
14、初始化
终端接收主台下发的初始化命令，初始化命令分以下三种：
1)硬件初始化：终端硬件复位一次；
2)数据区初始化：终端对数据存储区进行初始化；
3)参数区初始化：终端对参数区进行初始化、同时数据区初始化。
15、终端中继转发功能
以运行的普通终端为通信中继，覆盖其周围接收主站信号弱或主站不能覆盖的终端，使通信状况得到改善。一台中继终端可中继不超过16台终端。被中继的终端不能与主台进行通话。中继终端保存有被中继终端的地址，当终端接收到下发命令后，判断是否是本机地址，如果是，响应主站命令。如果是该终端的某一被中继的终端，则将主站命令转发。被中继终端的上传信息也通过类似方法传到主站。
16、远程升级
终端支持主站利用通讯通道对终端的软件及通讯规约进行远程自动升级，远程升级可保证终端内的数据安全。

FKGB42-0095型电力负荷管理终端主要技术参数:

型号	FKGB42-0095型
标准	Q/GDW129-2005　GB/T17882-1999　GB/T17883-1999 GB/T17215-2002　DL/T614-1997　DL/T721-2000　Q/GDW130-2005
准精度等级	有功0.5S/1.0级　　　　　　　　　 无功2.0级 电压测量精度（70% Un-120%Un）　　0.5/1.0级 电流测量精度（1%In-120%In） 0.5/1.0级 功率测量精度　　　　　　　　　　　0.5/1.0级
功耗	＜1W,4VA
GPRS/CDMA模块功耗	3W
额定电压	3×220V
额定电流	3×1.5（6）A
工作电压范围	0.8Un～1.2Un,极限工作电压范围：0.7Un～1.3Un
时钟误差	≤ 0.5s/d, 带温补
工作环境温度	工作温度(℃)：-25～+60，极限工作温度(℃)：-40～+70
工作环境湿度	≤85%
