HL-10.20.30系列静态电流继电器产品详细说明：

1.概述

HL系列集成电路电流继电器用于电机、变压器和输电线的过负 荷短路保护装置中作为启动元件。本产品为集成电路静态型继 电器，精度高、功耗小、动作时间短、返回系数高、整定直观 方便、它克服了原来电磁型继电器触点易抖动、工作噪音大、动 作返回系数难调及运输后动作值易变等缺点。产品分为三个系
列：HL-10、HL-20、HL-30，可分别代替DL-10、20、30，JL-10、20、30

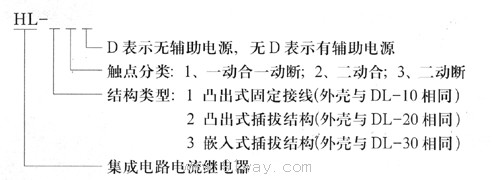

2.型号


3.HL-10.20.30系列静态电流继电器主要技术参数

辅助电源：交直流两用220V、110V、48V
整定范围：2-99．9A
整定误差：在基准条件下，整定企值误差不超过±2．5％；一
致性不大于整定的1．5％。
返回系数：在基准条件下，任一整定点的返回动作值不小于0．9。
功率消耗：交流回路功耗小于2VA，直流回路功耗小于5W。
触点容量：在电压不超过250V,电流不超过5A，时间常数为5±0．75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作
及返回5 x 104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在—‘起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值) 50Hz交流电压历仕时1分钟试验而无缘缘击穿或闪络现象。

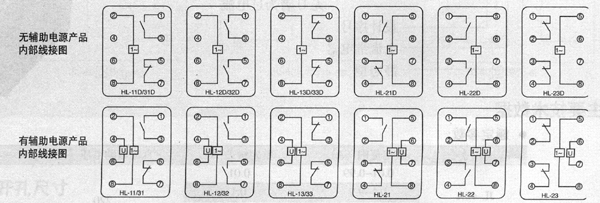

4.产品内部接线图



HL-10.20.30系列静态电流继电器
