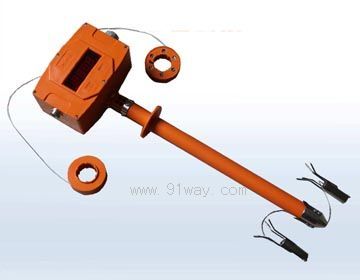

GUD300矿用本安型顶板位移传感器产品详细说明：

GUD300矿用本安型顶板位移传感器（以下简称传感器）属矿用本质安全型设备,可用于煤矿井下 有爆炸性气体的环境；主要用于井下巷道或顶板工作面顶板位移检测。 传感器采用高精度的位移传感器，恒力拉动设计，精确监测微小顶板运动。

使用环境条件
传感器在下列环境条件下应能正常工作：
a) 环境温度： （0～40）℃；此时按 GB3836.1-2010 中 5.1.1 条，须要附加符号"X" ，或在铭牌 中表明环境温度；
b) 湿度：≤98 % ；
c) 大气压力： （80～110）KPa；
d) 无显著振动和冲击的场合；
e) 煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合； f）无滴水的地方。

GUD300矿用本安型顶板位移传感器主要功能
a) 具有两路顶板值 4 位数码显示，分辨率为 1 mm；
b) 报警值：0～300 mm 范围内可调；
c) 具有距离不大于 5 m 红外遥控接收功能；
d) 传输距离：传输电缆截面积大于 1. 5 mm ２ 时，传感器的传输距离应不小于 2 Km。

GUD300矿用本安型顶板位移传感器主要技术指标
供电电压及电流
a） 额定工作电压：18 VDC；
b） 额定工作电流：≤ 200 mA。

输出频率模拟量信号（与数字 RS485 信号输出不可同时使用）
a) 频率范围 200 Hz～1000 Hz；
b) 脉冲宽度大于 0.3 ms， 高电平状态时的电压不小于 3 V， 低电平输出状态时的电压小于 0.5 V。
输出数字信号
a) 接口数量：1 路；
b) 传输方式：RS485，双极性，半双工；
c) 传输速率：2400bps；
d) 信号峰峰值：(2.0～10.0)V
e) 最大传输距离：2km(采用 MHY32 通信电缆，线径截面不小于 1.5 mm2)；
测量量程与误差 a) 测量量程： 2 路，0-300mm； b) 误差范围: ±2.5 ％（F.S.） 。
