1、应用范围
HSL系列静态反时限过流继电器,该继电器应用于电机变压器等设备以及输配电系统的继电保护回路中,适用于无直流设备的厂站,当主设备或输配电系统出现过负荷和短路故障时,该继电顺能按预定的时限可靠动作,切除故障部分,同时满足了电力部压缩时间级差反措要求。
HSL系列可替代GL-11、21、12、22、13、23、14、24、
15、25、16、26过流继电器,还可以替代DL—10,DL-
20,DL-30系列电流继电器。
2、主要技术参数
过电流整定范围:2-9.9A,级差为0.1A。
速断电流倍数:2-8倍。
延时时间整定范围:0.1-9.99S,差为0.1S。
触点容量:AC250V, 可长期接通5A,闭合触点可分断电流AC≤2j
功耗:当电流为额定值时,继电器功率消耗不大于5W。
3.端子接线及整定方法

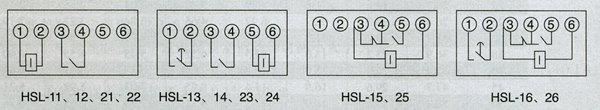

-端子接线图

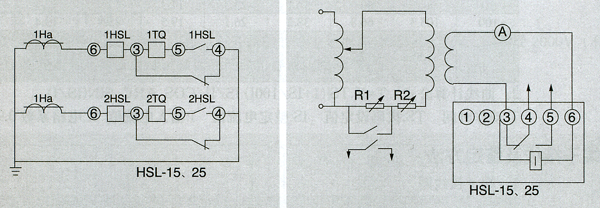

-使用接线图

整定方法
继电器面板上共设有三组数码开关,面板从左至右依次为过电流动作值,电流速断倍数,过流动作时间值。例如:过电流整定值为7.5A,速断数码开关置于“3”,则速断整定值为22.5A,过电流动作时间最大为9.99s,级差0.01S。
