AH3-D,AH3-SD,AH3-YD模拟式限时继电器产品详细说明：

AH3-D, AH3-SD, AH3-YD模拟式限时继电器

内装CMOS IC故具高信赖度及稳定度
精确度高，往复误差小于±1%以下
两只电源指示灯，指示电源接通及时间到指示
种类多，从0.1sec至24hrs，具有15种以上时间范围
使用接合器(Type Y-40)即可将标准露出安装型转变为埋入安装型

时间范围		9.9s,99s,9.9M
额定电压		DC(V):12,24,48   AC(V):12,24,48,110,220,240,380,415,440,50/60Hz
指示灯动作		ON-UP两只指示灯
输 出 接 点	型 号	AH3-1D	AH3-2D	AH3-3D	AH3-S1D	AH3-S2D	AH3-S3D	AH3-Y1D	AH3-Y2D	AH3-Y3D
	限时1C	5A		5A	5A		5A	5A		5A
	限时2C		5A			5A			5A
	瞬时1C			5A			5A			5A
寿 命	机 械	5×10^6 times
	电 气	10^5 times
复归时间		0.1 sec max
消耗功率		2VA
使用环境温度		-10℃~+55℃
使用环境湿度		45%~85%RH
重量		Approx.150g					Approx.155g		Approx.160g

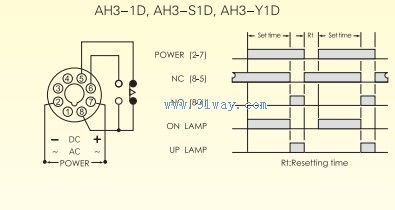

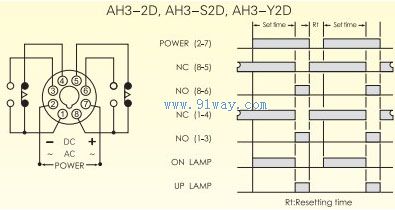

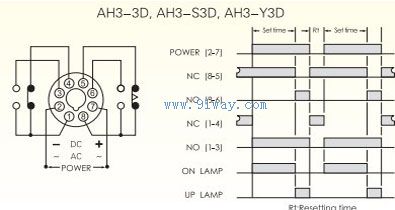

AH3-D,AH3-SD,AH3-YD模拟式限时继电器接线图与时序图

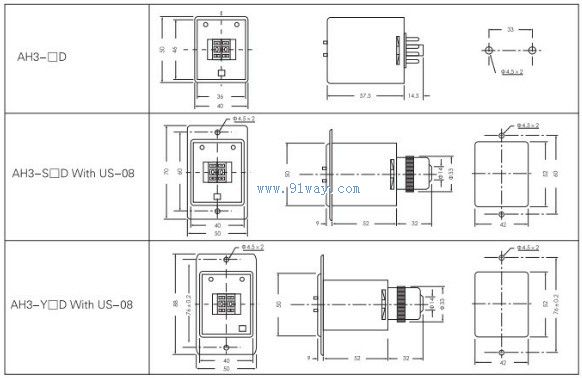

AH3-D,AH3-SD,AH3-YD模拟式限时继电器外观尺寸图

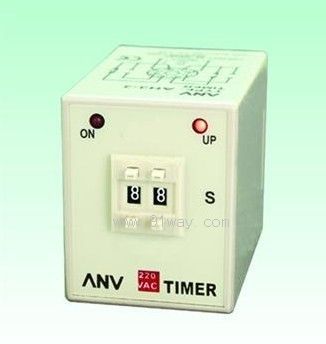

AH3-D,AH3-SD,AH3-YD模拟式限时继电器
