产品名称：

Y9-38锅炉离心引风机

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 引风机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

Y9-38锅炉离心引风机产品详细说明：

Y9-38系列锅炉离心引风机是为使工业锅炉在变工况运行时，引风机能在高效区工作，达到节能之目的，由机械工业部门风机节能组，组织全国风机行业名家联合设计、国家经委和机械工业部重点失言的高效节能产品，具有效率高、噪声低、性能曲高效区宽广等优点。

Y9-38锅炉离心引风机适合于配有省煤器（预热器）和消烟除尘装置的0.5～35t/h工业锅炉选用。进气条件相近，性能又相适应者均可选用，但最高进气温度不得超过250°C。
在引风机前必须加装除尘效率不低于85%的除尘装置，以降低进入风机的烟气含尘量，减轻烟尘对风机的磨损，提高风机的使用寿命。
风机的特点
当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器、省煤器阻力不一，所需的引风机的风量、风压差异较大，考虑到风机的经济性和适应性，故提供Y8-39和Y9-38型两个系列风机供用户选用。机号相同的两个系列风机的联接及安装尺寸相同。
风机的型式
1、本风机制成单吸入。机号有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三个机号。
2、本风机又可制成顺时针和逆针旋转两种形式，从传动部正视风机，如叶轮顺时针旋转者称为右旋风机，以右表示，反之称为左旋风机，以左表示。
3、风机的出口位置以机壳的出口角度表示，右旋风机、左旋风机均可制成0°、45°、90°、135°、180°、225°六种角度。如您需用其它机号或其它角度，我厂有实力为您“点菜”设计，精心制造，直到您满意为止。
风机的结构
风机由叶轮、机壳、进风口、传动组、调节门等部件组成。
1、叶轮：材料为16Mn，长短相间前向弯曲叶片，焊于弧锥形前盘与平板后盘中间，叶轮成型后经严格的静动平衡校正和超速运转试验，因此运行平稳可靠。
2、机壳：用钢板焊接成蜗形整体。在蜗板上开有清灰门，便于清除叶片和机壳内的积灰。保证叶轮的平衡性和气动性能。
3、进风口：制成收敛式流线形整体结构，用螺栓固定于风机一侧。
4、传动组：由主轴、水冷轴承箱、联轴器组成。
主轴由优质钢制成，采用滚动轴承，轴承箱有整体式和剖分式两种形式。№4～6.3采用整体式轴承箱；№7.1～16采用剖分工轴承箱，两种轴承箱上均需通水冷却，耗水量因工作温度和环境温度不同而异，一般按 0.5m3/h～1m3/h考虑。轴承箱上装有温度计和油位指示，轴承箱采用30号机械油，加油量按油标标志要求实施。
5、调节门：用来调节风机流量大小。调节门为花瓣调心式，轴向安装于进风口之前，采用外部传动的结构，转动灵活方便，调节范围由90°（全闭）到0°（全开）。调节门的板把位置从进风口方向看在右侧，对右旋转风机，把从下往上推是从全闭到全开方向；对左旋转风机，板把从上往下拉是由全闭到全开方向。为使调节门各部正常工作，必须搞好润滑，建议采用高温（260°C）膨润土脂，使风机在高温运转时不至失效。

技术参数：

机号No.	传动方式	转速 R/min	全压 Pa	流量 m3/h	配用电机
					型号	功率kw
4	D	2900	2039	3242	Y112M-2	4
			2049	3846
			2030	4451	Y132S1-2	5.5
			1961	5055
			1882	5660
4.5	D	2900	2579	4613	Y132S2-2	7.5
			2589	5477
			2569	6338	Y160M1-2	11
			2490	7199
			2392	8059
5	D	2900	3187	6332	Y160M1-2	11
			3197	7513	Y160M-2	15
			3167	8693
			3079	9874	Y160L-2	18.5
			2951	11055
5.6	D	2900	4001	8896	Y160L-2	18.5
			4011	10555	Y180M-2	22
			3971	12214
			3854	13873	Y200L1-2	30
			3707	15531
6.3	D	1450	1265	6333	Y132S-4	5.5
				7514
			1255	8695
			1216	9876	Y132M-4	7.5
			1167	11057
		2900	5060	12667	Y200L2-2	37
			5080	15029
			5031	17391	Y250M-2	55
			4883	19752
			4687	22114
7.1	D	1450	1647	9066	Y160M-4	11
			1686	10756
			1647	12446
			1608	14136
			1539	15827	Y160L-4	15
			1441	17517
			1333	19207
7.1	C	1600	2010	10004	Y160L-4	15
			2059	11869
			2010	13733
			1961	15598
			1873	17464	Y180M-4	18.5
			1755	19329
			1627	21194
8	C	1600	2549	14310	Y200L-4	30
			2618	16978
			2559	19647
			2481	22315
			2383	24983
			2235	27651	Y225S-4	37
			2069	30319
8	D	1450	2088	12969	Y180M-4	18.5
			2147	15387
			2098	17805
			2039	20223	Y180L-4	22
			1851	22641
			1833	25059	Y200L-4	15
			1696	27477
9	D	1450	2647	18465	Y200L-4	15
			2716	21908
			2657	25351	Y225S-4	37
			2579	28794
			2471	32237	Y225M-4	45
			2324	35679
			2147	39122
10	D	1450	3265	25330	Y250M-4	55
			3412	30053
			3422	34745
			3344	39498	Y280S-4	75
			3246	44221
			3108	48943	Y280M-4	90
			2922	53666
11.2	D	1450	4099	35587	Y280M-4	90
			4275	42222
			4295	48857	Y315S-4	110
			4197	55492
			4070	62127	Y315M1-4	132
			3903	68762
			3667	75397	Y315M2-4	160
		960	1794	23561	Y225M-6	30
			1873	27954
			1882	32346
			1833	36739	Y250M-6	37
			1784	41132
			1706	45525	Y280S-6	45
			1608	49918
12.5	D	1450	5109	49473	Y315M1-4	132
			5325	58697	Y135M2-4	160
			5344	67921	Y315L2-4	200
			5227	77145
			5070	86369	Y355M2-4	250
			4864	95592
			4570	104816
		960	2235	32754	Y280S-6	45
			2334	38861
			2343	44968	Y280M-6	55

			2285	51075
			2226	57182	Y315S-6	75
			2128	63289
			2000	69395
		730	1294	24907	Y225M-8	22
			1353	29551
			1353	34194
			1323	38838	Y250M-8	30
			1284	43482
			1235	48126
			1157	52769
14	D	960	2804	46018	Y315S-6	75
			2932	54597
			2942	63177	Y315M1-6	90
			2873	71757	Y315M2-6	110
			2785	80336
			2667	88916	Y315M3-6	132
			2510	97496
		730	1618	34993	Y280S-8	37
			1696	41516
			1706	48041
			1657	54565	Y280M-8	45
			1608	61098	Y315S-8	55
			1539	67613
			1451	74137
16	D	960	3668	68692	Y355M1-6	160
			3825	81498
			3844	94305	Y355M3-6	200
			3756	107113
			3638	119919	Y355L2-6	250
			3491	132726
			3285	145533
		730	2118	52234	Y315S-8	55
			2206	61973	Y315S-8	75
			2216	71711
			2167	81450	Y315M2-8	90
			2108	91189
			2020	100927	Y315M3-8	110
			1892	110666

Y9-38性能参数表
4	D	2900	2275	3297	Y132S1-2	5.5
			2334	3846
			2334	4396
			2294	4945	Y132S2-2	7.5
			2226	5495
4.5	D	2900	2873	4694	Y160M1-2	11
			2951	5477
			2961	6259
			2912	7042
			2814	7824
5	D	2900	3550	6439	Y160M2-2	15
			3648	7513
			3658	8586	Y160L-2	18.5
			3589	9659
			3481	10733
5.6	D	2900	4452	9047	Y200L1-2	30
			4570	10555
			4579	12063
			4511	13571	Y200L2-2	37
			4364	15079
6.3	D	1450	1402	6441	Y132S-4	5.5
			1441	7514
			1451	8588	Y132M-4	7.5
			1422	9661
			1372	10735
		2900	5639	12882	Y225M-2	45
			5786	15029
			5805	17176	Y250M-2	55
			5707	19323
			5521	21470	Y280S-2	75
7.1	D	1450	1784	9219	Y160M-4	11
			1863	10756
			1873	12292
			1863	13829	Y160L-4	15
			1833	15366
			1794	16902
			1735	18439	Y180M-4	18.5
	C	1600	2177	10173	Y180M-4	18.5
			2265	11869

			2275	13564
			2265	15260
			2235	16955
			2186	18651	Y180L-4	22
			2108	20346
8	C	1600	2765	14553	Y200L-4	30
			2873	16978
			2893	19404
			2873	21830	Y225S-4	37
			2834	24255
			2775	26081	Y225M-4	45
			2677	29106
	D	1450	2275	13189	Y180L-4	22
			2363	15387
			2373	17585
			2363	19783
			2334	21982	Y200L-4	30
			2285	24180
			2206	26378
9	D	1450	2873	18778	Y225S-4	37
			2991	21908
			3010	25038
			2991	28168	Y250M-4	55
			2951	31298
			2893	34427
			2785	37557
10	D	1450	3550	25760	Y250M-4	55
			2687	30053
			3716	34346	Y280S-4	75
			3687	38639
			3648	42933
			3569	47226	Y280M-4	90
			3442	51519
11.2	D	1450	4462	36190	Y315S-4	110
			4628	42222
			4658	48254
			4462	54285	Y315M1-4	132
			4570	60317
			4471	66349	Y135M2-4	160
			4324	72381

		960	1851	23960	Y225M-6	30
			2030	27954
			2039	31947
			2030	35941	YY280S-6	45
			2000	39934
			1961	43927
			1892	47921
12.5	D	1450	5560	50312	Y315M2-4	160
			5766	58697
			5805	67082	Y355L2-4	200
			5766	75468	Y355M2-4	250
			5697	83853
			5580	92238	Y355L-4	315
			5384	100624
		960	2432	33310	Y280M-6	55
			2530	38861
			2540	44413
			2530	49965	Y315S-6	75
			2490	55516
			2441	21068
			2353	66620	Y315M1-6	90
		730	1402	25330	Y225M1-8	22
			1461	29550
			1471	33772	Y250M-8	30
			1461	37994
			1441	42215
			1412	46437	Y280S-8	37
			1363	50659
14	D	960	3049	46798	Y315S1-6	75
			3167	54597	Y315M1-6	90
			3187	62397	Y315M2-6	110
			3167	70197
			3128	77997	Y315M3-6	132
			3059	85796
			2961	93596	Y355M1-6	160
		730	1765	35586
			1833	41517	Y280S-8	37
			1843	47448
			1833	53379	Y280M-8	45
			1814	59310	Y315S-8	55

			1775	65241	Y315M1-8	75
			1716	71172
16	D	960	3991	69856	Y355M1-6	160
			4138	81498
			4167	93141	Y355M2-6	200
			4138	104784	Y355L2-6	250
			4089	106427
			4001	128069
			3863	139712	JS-137-6	280,
		730	2304	53119	Y315M1-8	75
			2392	61973
			2402	70826	Y315M2-8	90
			2392	79679
			2363	88533	Y315M3-8	110
			2314	97386
			2235	106239	Y355M1-8	132

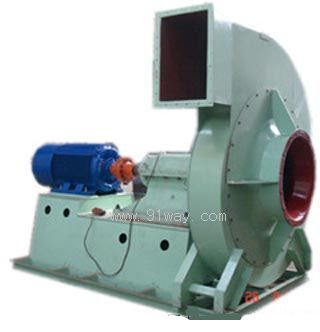

Y9-38锅炉离心引风机

Y9-38锅炉离心引风机（示意图）
